로지텍 G100s 마우스 더블클릭 문제, 직접 수리하고 새 생명을!

큰아들이 오랫동안 잘 써오던 로지텍 G100s 마우스의 왼쪽 버튼이 어느 날부터인가 이상 증상을 보이기 시작했다. 한 번만 눌렀는데 두 번 클릭되는 일명 '더블클릭' 현상이나, 아예 반응이 없는 먹통 현상이 간헐적으로 나타나 게임이나 작업 중에 큰 불편함을 초래했다.
새 마우스를 살까 고민했지만, 정든 G100s를 쉽게 포기할 수 없었다. 검색해보니 이런 문제는 대부분 마우스 내부의 '마이크로 스위치' 문제이며, 직접 교체하여 수리할 수 있다는 것을 알게 되어 과감히 DIY 수리에 도전했다!
이 포스팅은 직접 G100s 마우스의 왼쪽 버튼 스위치를 교체하며 찍은 사진들을 바탕으로, 여러분도 집에서 쉽게 따라 할 수 있도록 자세한 과정을 담았습니다.

---



준비물

수리를 시작하기 전에 필요한 도구들을 먼저 준비해야 합니다.

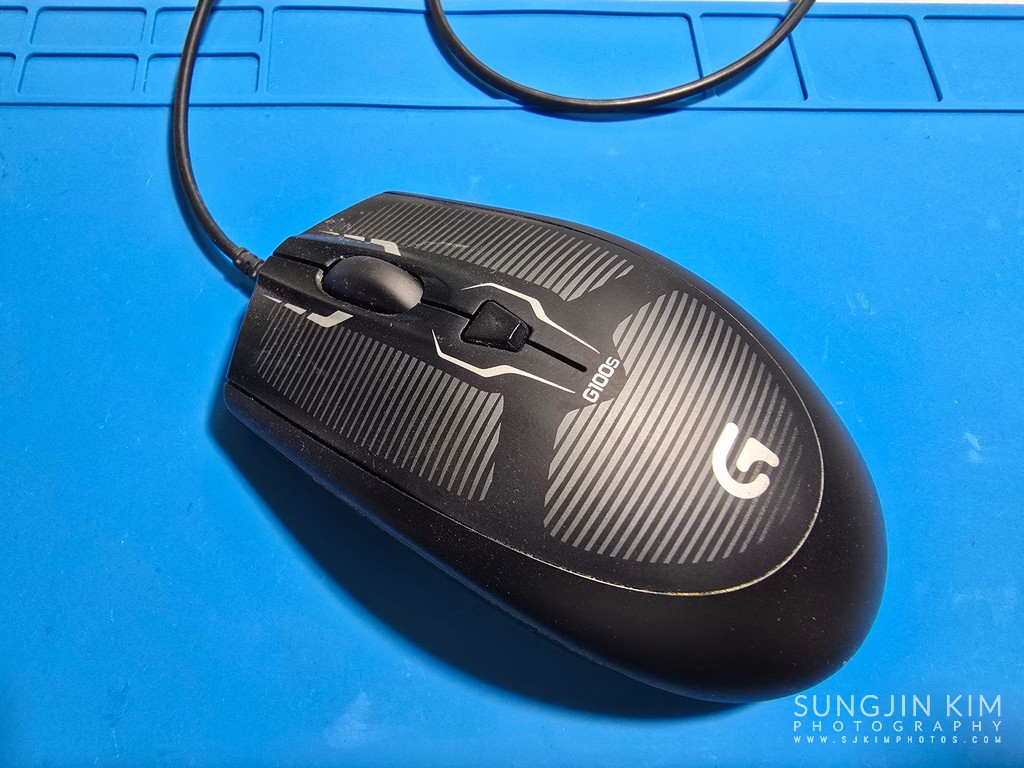

• 로지텍 G100s 마우스: 물론 수리할 대상이죠! (사진 1,2 참고)
• 새 마이크로 스위치: 저는 내구성과 클릭감이 좋다고 알려진 Kailh GM 8.0 스위치를 준비했습니다. 기존 G100s에는 옴론(Omron) 스위치(D2FC-F-7N(20M))가 사용됩니다. (사진 3, 8 참고)
• 작은 십자 드라이버: 마우스 하단 나사를 푸는 데 필요합니다.
• 분해용 도구 (헤라, 스퍼저 등): 마우스 피트를 제거하고 케이스를 분리할 때 유용합니다. (사진 4 참고)
• 인두기, 납, 납 흡입기(또는 디솔더링 윅): 기존 스위치를 제거하고 새 스위치를 납땜하는 데 필수입니다. (사진 16 참고)
• 집게(Helping Hands): PCB를 고정하여 작업하기 편하게 해줍니다. (선택 사항이지만 강력 추천, 사진 8, 15, 16 참고)
• 작업 매트: 미끄럼 방지 및 부품 분실 방지에 도움이 됩니다. (사진 곳곳에 보이는 파란색 매트)
• 돋보기 (선택 사항): 작은 부품이나 납땜 부위를 자세히 볼 때 유용합니다. (사진 16 참고)

사진 1

사진 2

사진 3

---



로지텍 G100s 마우스 스위치 교체 과정

이제 본격적으로 수리를 시작해볼까요?

Step 1: 마우스 분해하기

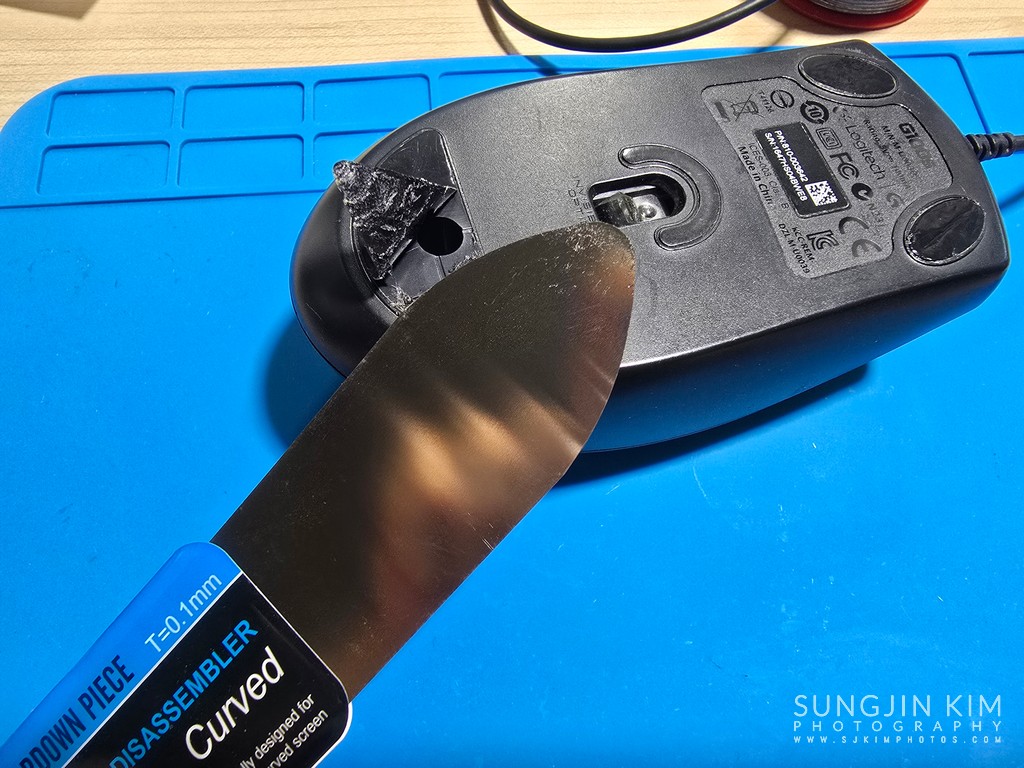

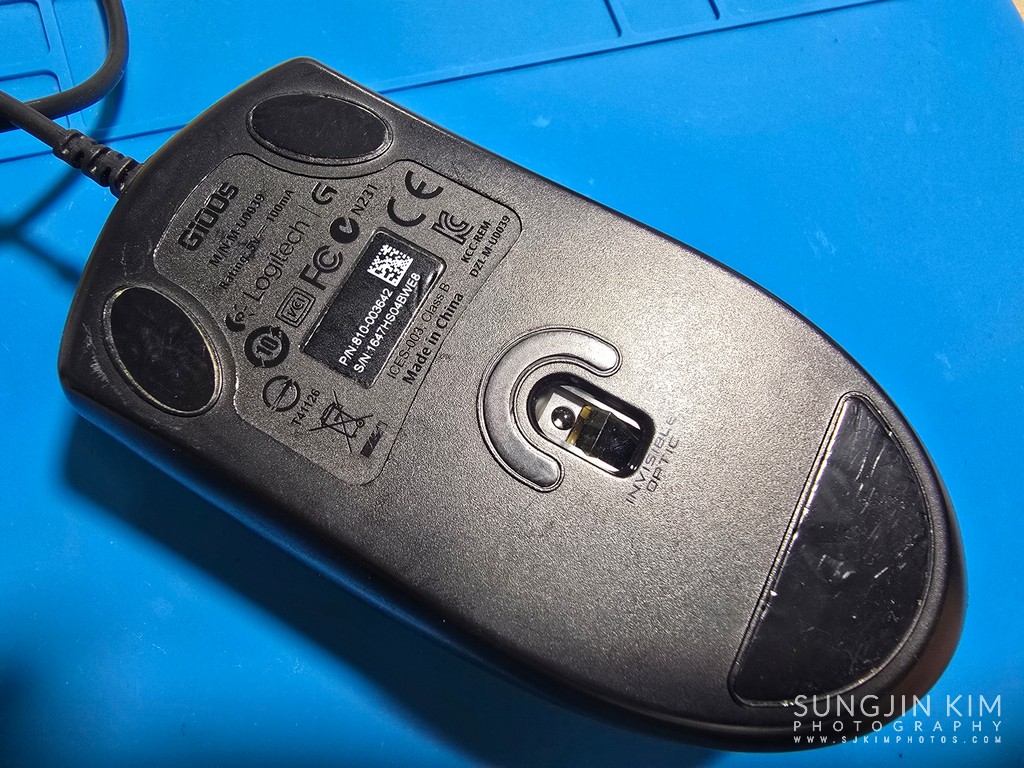

1. 마우스 피트 제거: 마우스 하단(사진 2 참고)을 보면 검은색 피트 3개가 붙어 있습니다. 이 피트 중 가장 아래쪽 큰 피트에 나사가 숨어있으니, 분해용 도구(헤라 등)를 이용해 조심스럽게 피트를 제거해줍니다. 피트가 손상되지 않도록 주의하세요. (사진 4 참고)
2. 나사 제거: 가장 아래쪽 큰 피트를 제거하면 보이는 십자 나사 하나를 풀어줍니다.

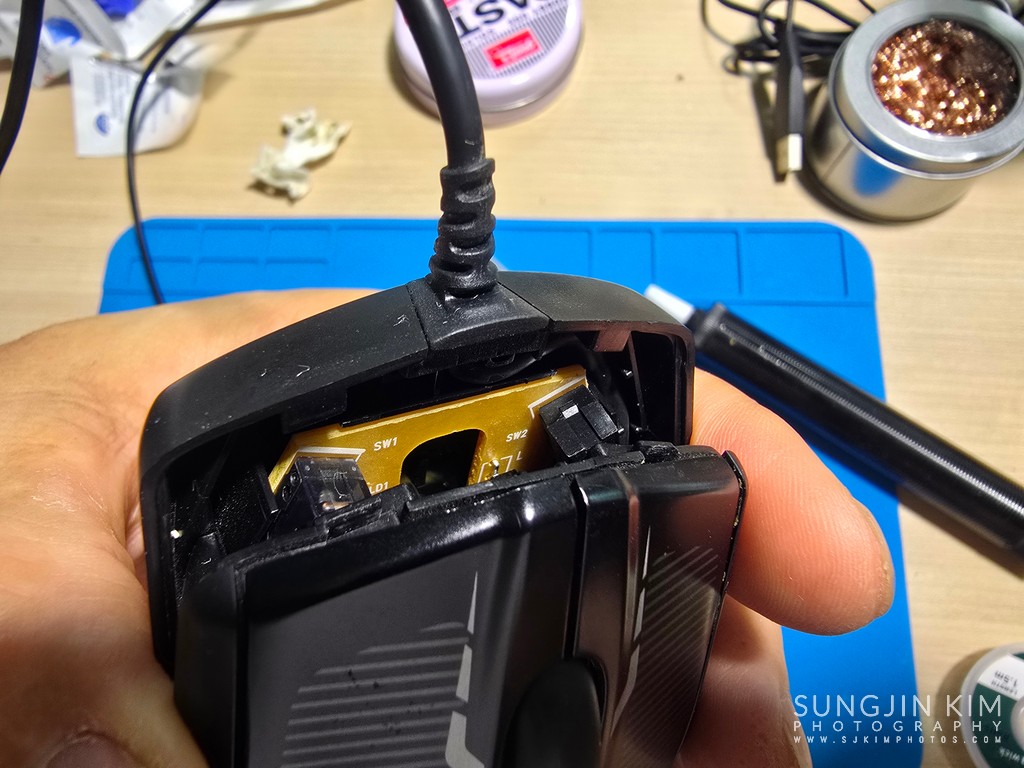

3. 케이스 분리: 나사를 모두 풀었다면, 케이스를 조심스럽게 위로 들어 올려 분리합니다. 위쪽 케이스는 전선이나 회로가 없으니 걱정하지 않아도 됩니다. (사진 5, 6, 7, 8 참고)

사진 4

사진 5

사진 6



Step 2: PCB 분리 및 고장 스위치 확인

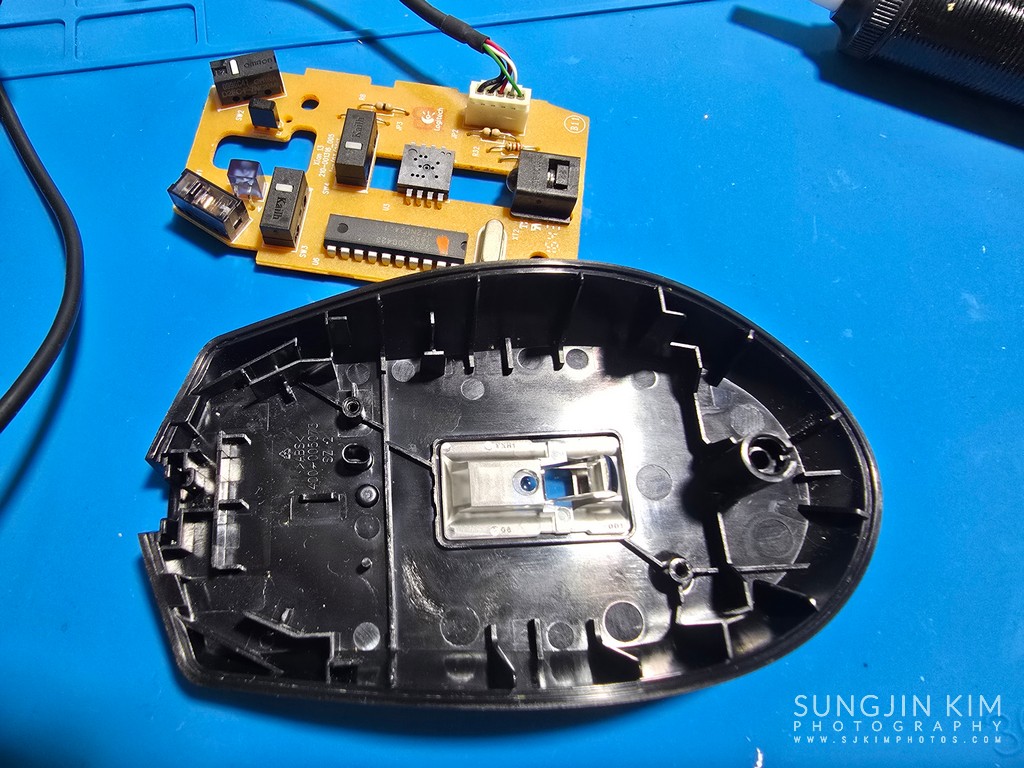

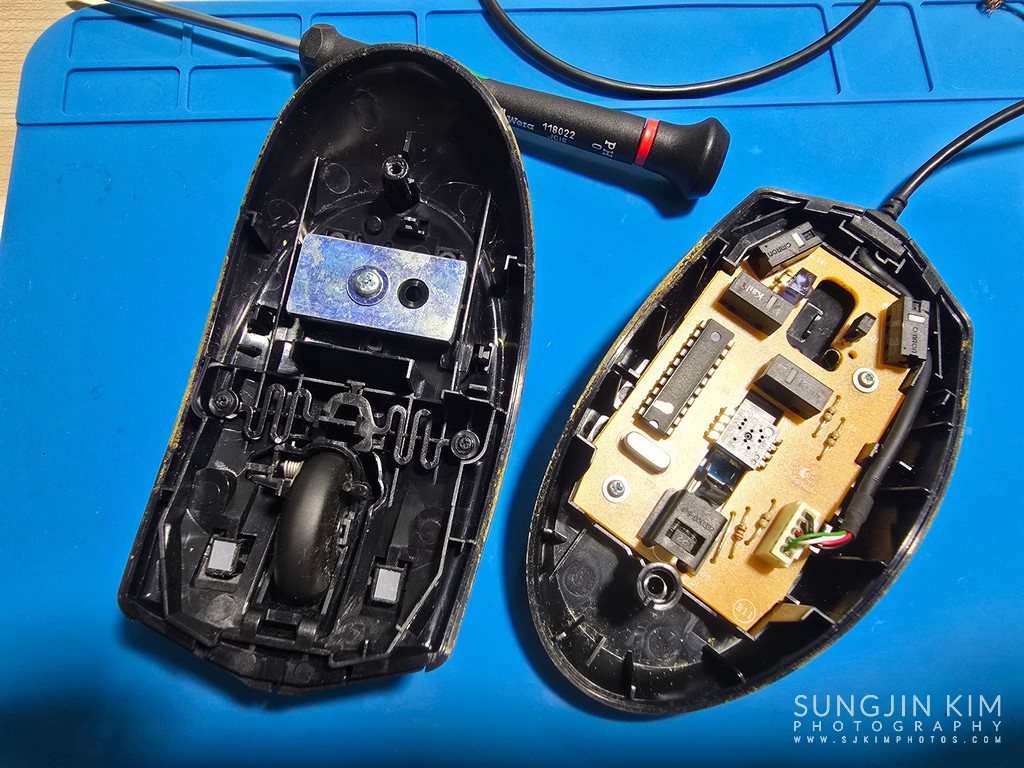

1. PCB 분리: 마우스 케이스를 열면 노란색의 PCB(회로 기판)가 보입니다. (사진 5, 6, 7, 8 참고) 이 PCB를 하단 케이스에서 분리합니다. 2 개의 나사로 고정되어 있으니 드라이버를 이용해서 간단히 분해할 수 있습니다.(사진 5 참고)

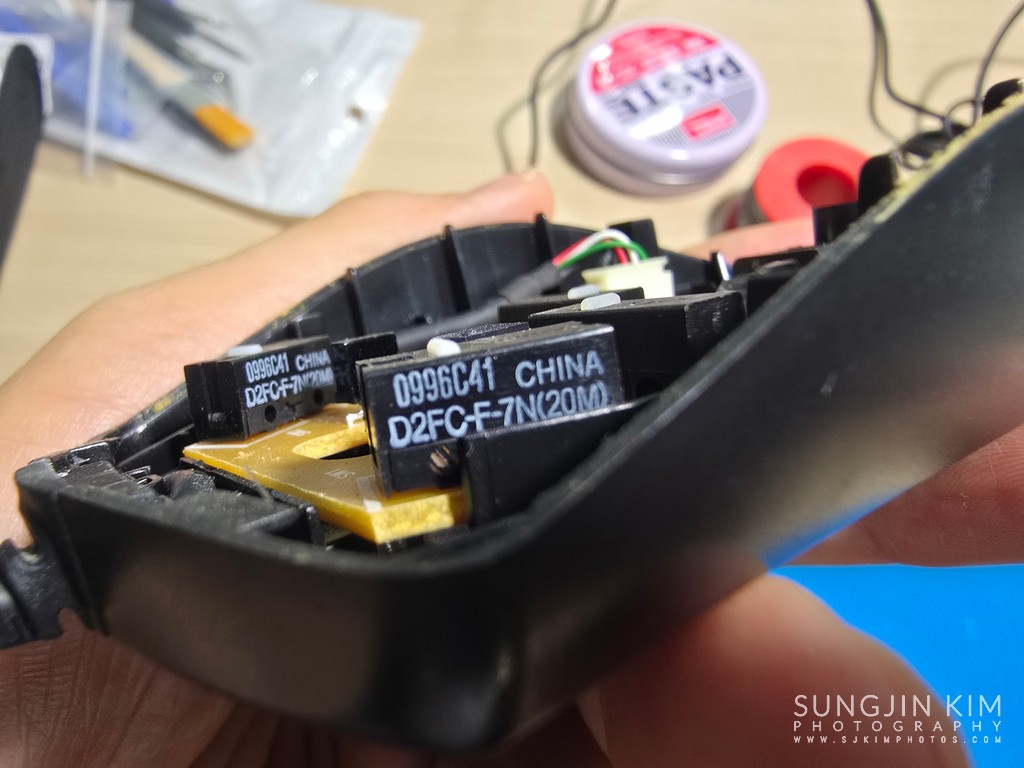

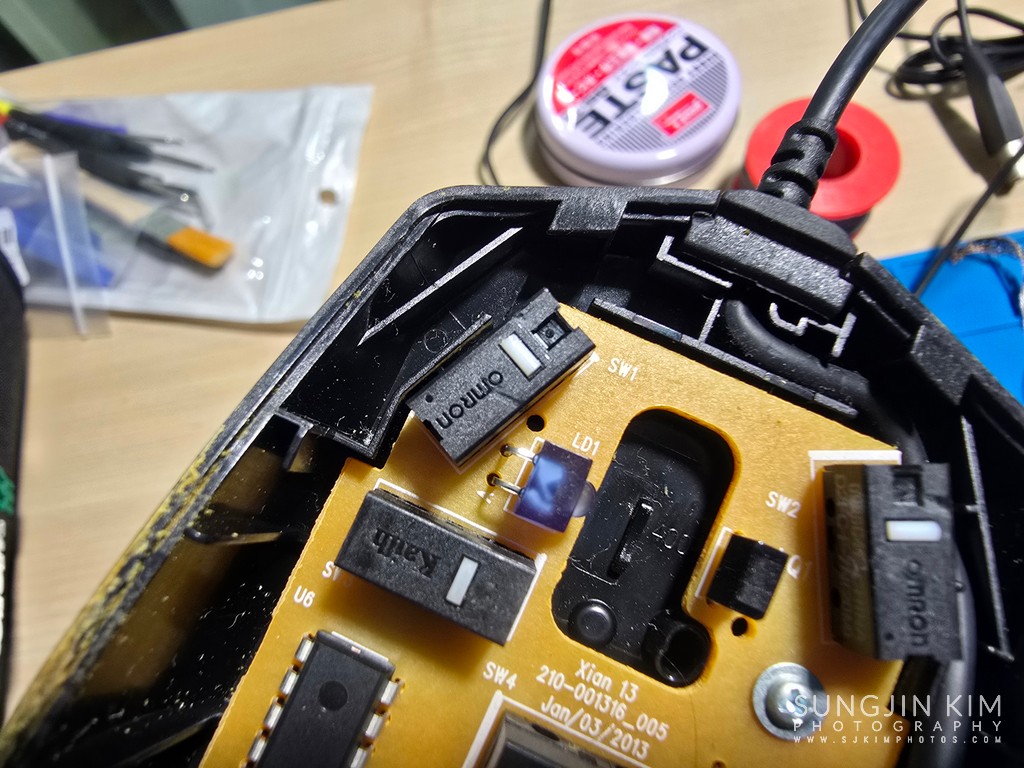

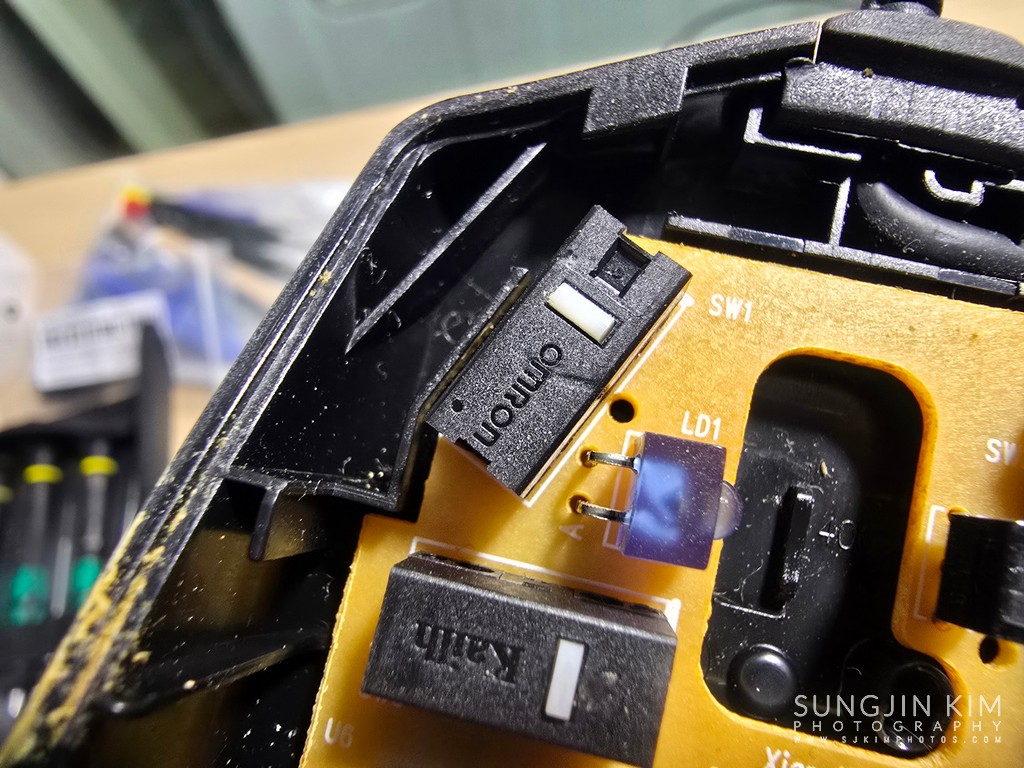

2. 고장 스위치 확인: PCB를 분리하면 마우스 버튼에 연결된 마이크로 스위치들이 보입니다. (사진 5, 6, 7, 8 참고) 왼쪽과 오른쪽 클릭을 담당하는 스위치는 주로 Omron D2FC-F-7N(20M) 모델입니다. 다른 버튼들은 Kailh 스위치(사진 5, 6, 7의 'Kailh' 로고)가 사용되기도 합니다. 문제가 있는 왼쪽 버튼의 스위치를 교체할 것입니다.

사진 7

사진 8



Step 3: 고장난 스위치 제거

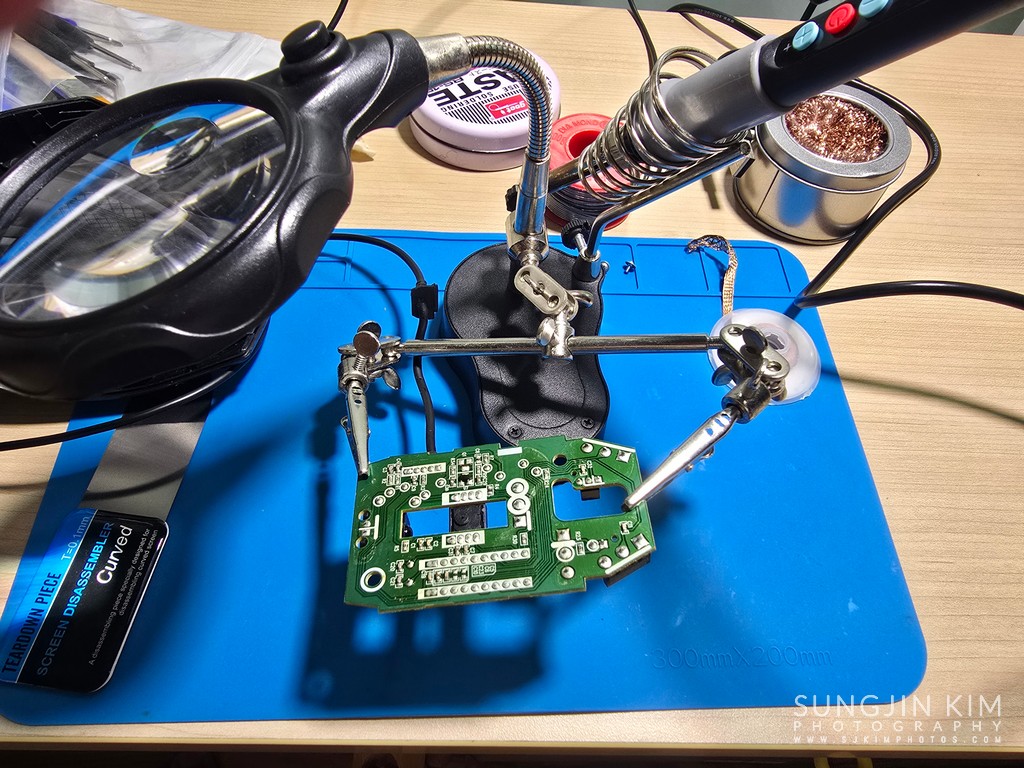

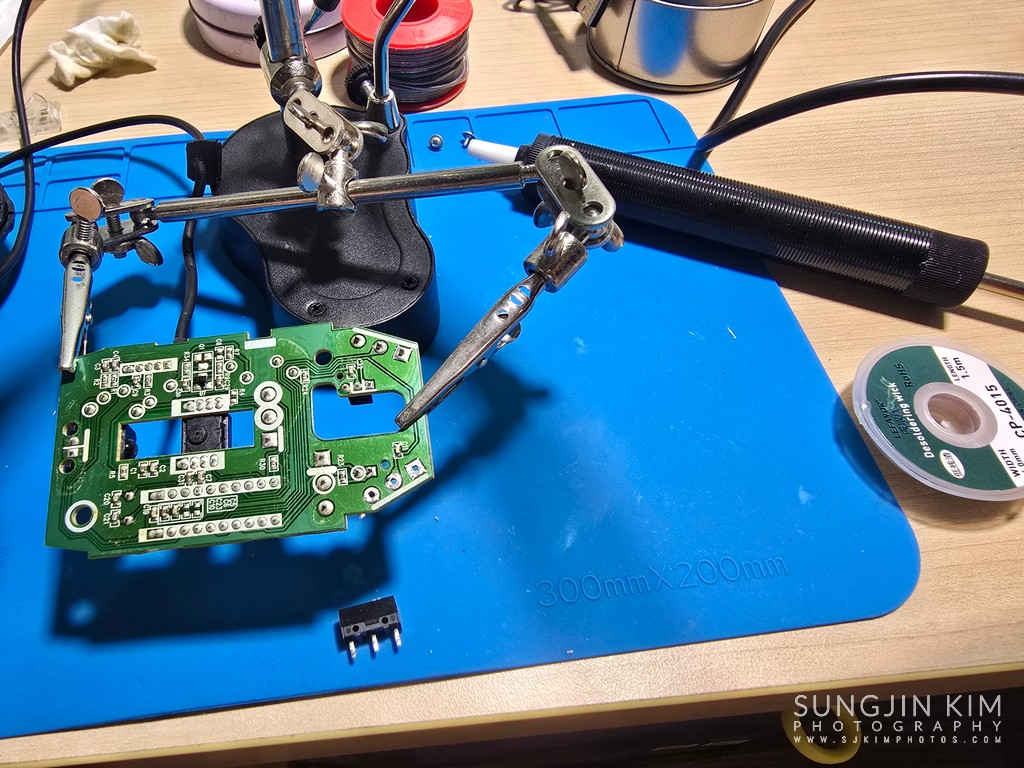

1. PCB 고정: PCB를 집게(Helping Hands)에 고정하면 작업이 훨씬 수월해집니다. (사진 9, 12 참고)

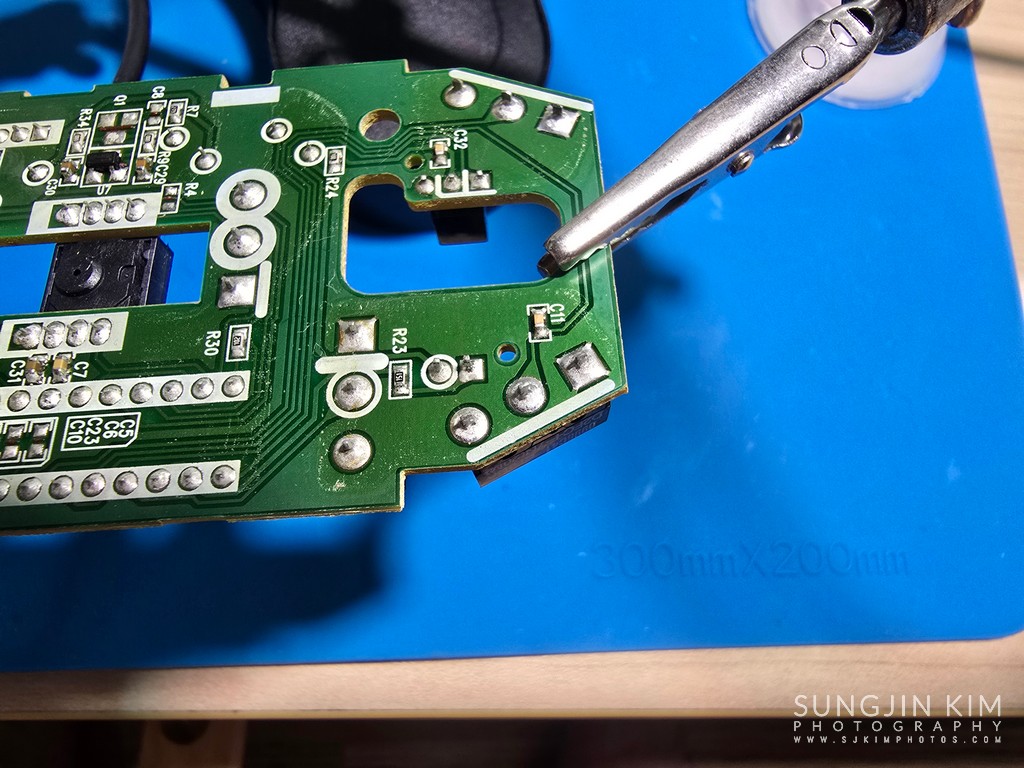

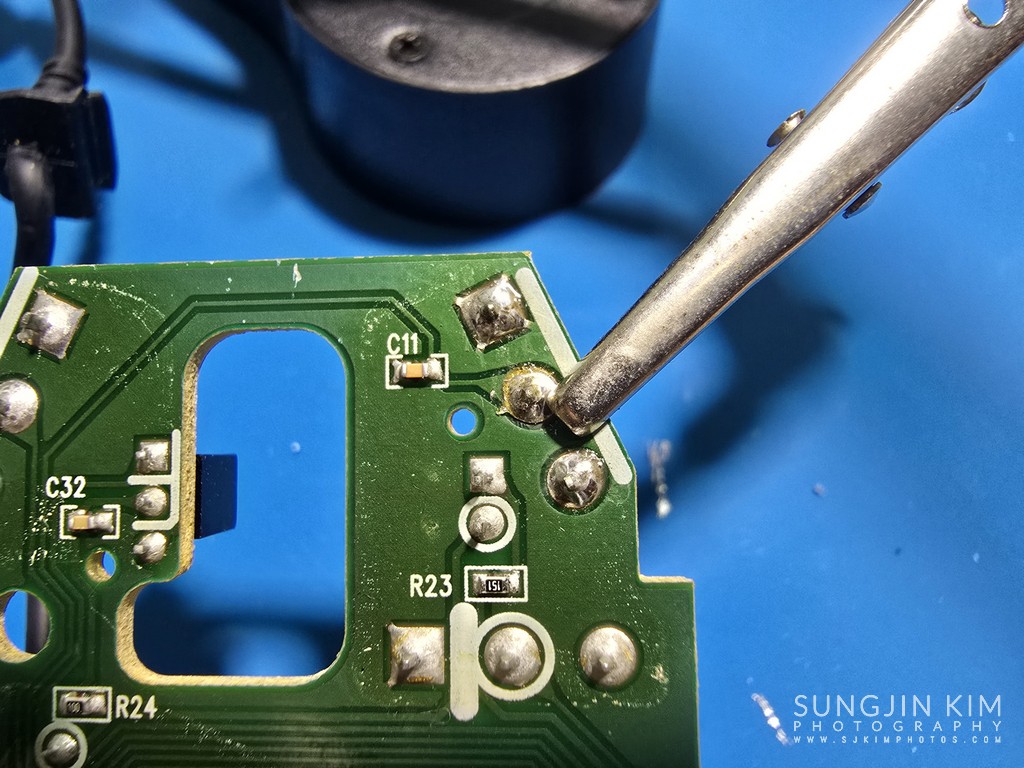

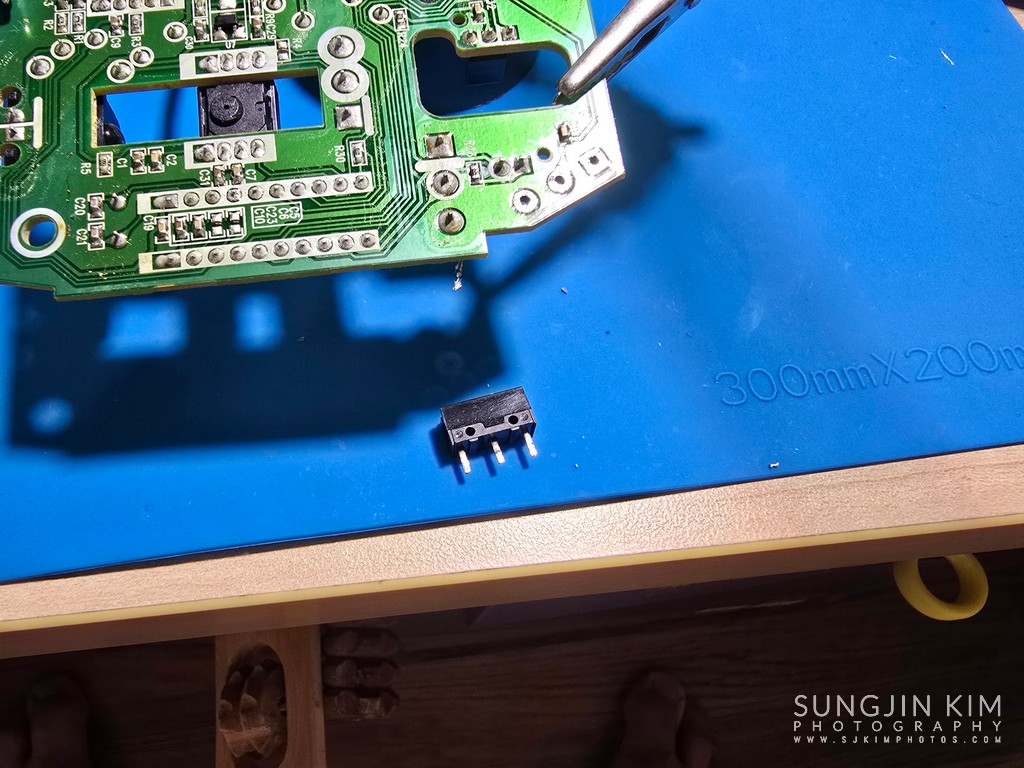

2. 납 제거: PCB 뒷면(사진 10, 11, 12 참고)을 보면 스위치 핀이 납땜된 부위가 있습니다. 인두기로 납을 녹인 후, 납 흡입기나 디솔더링 윅을 사용하여 기존 납을 깨끗하게 제거합니다. 핀 구멍에 납이 남아있지 않도록 꼼꼼히 제거해야 새 스위치를 장착하기 편합니다.

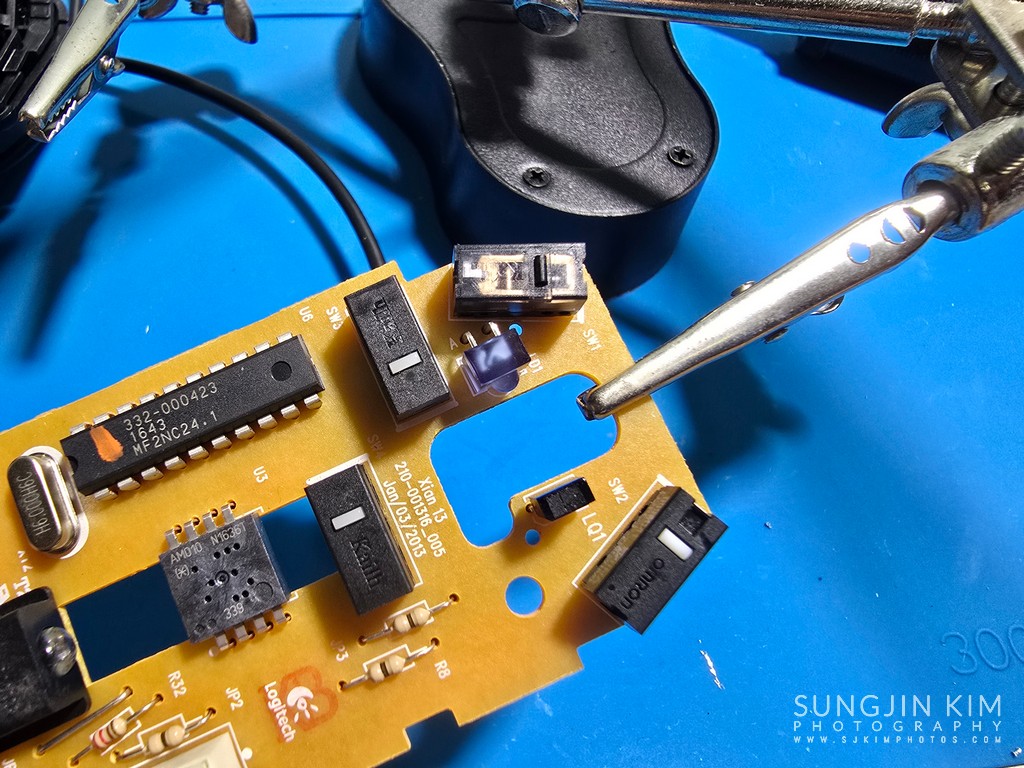

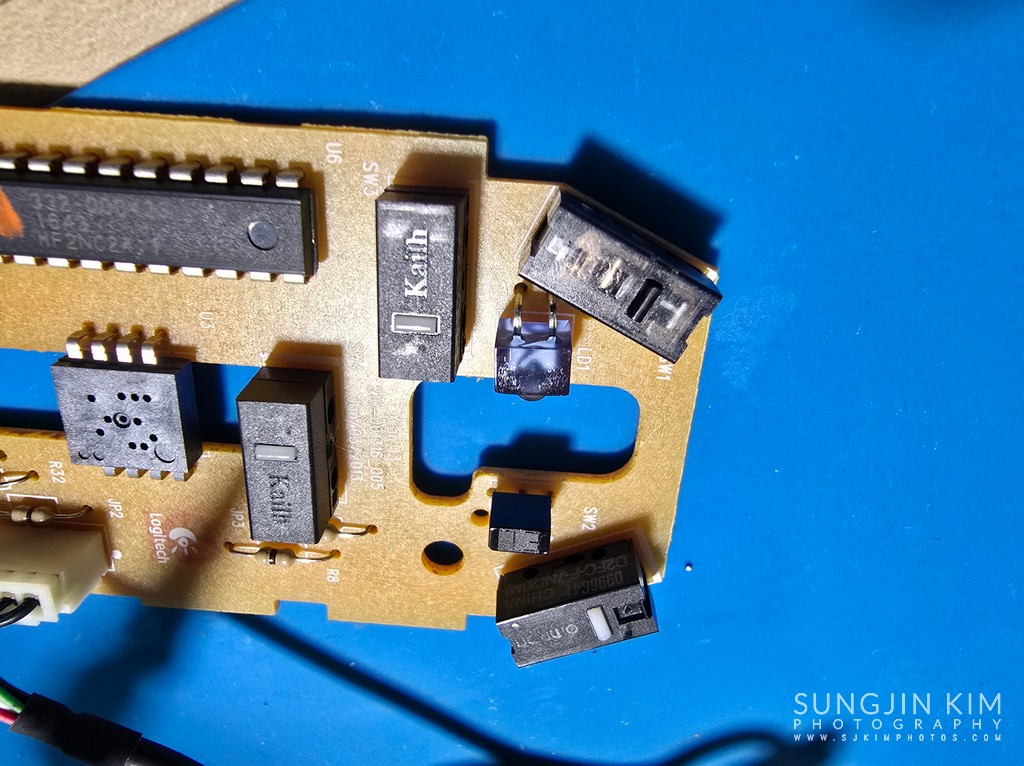

3. 스위치 제거: 납이 모두 제거되면, 스위치를 PCB에서 조심스럽게 분리합니다. (사진 11, 12 참고)

사진 9

사진 10

사진 11

사진 12



Step 4: 새 스위치 장착 및 납땜

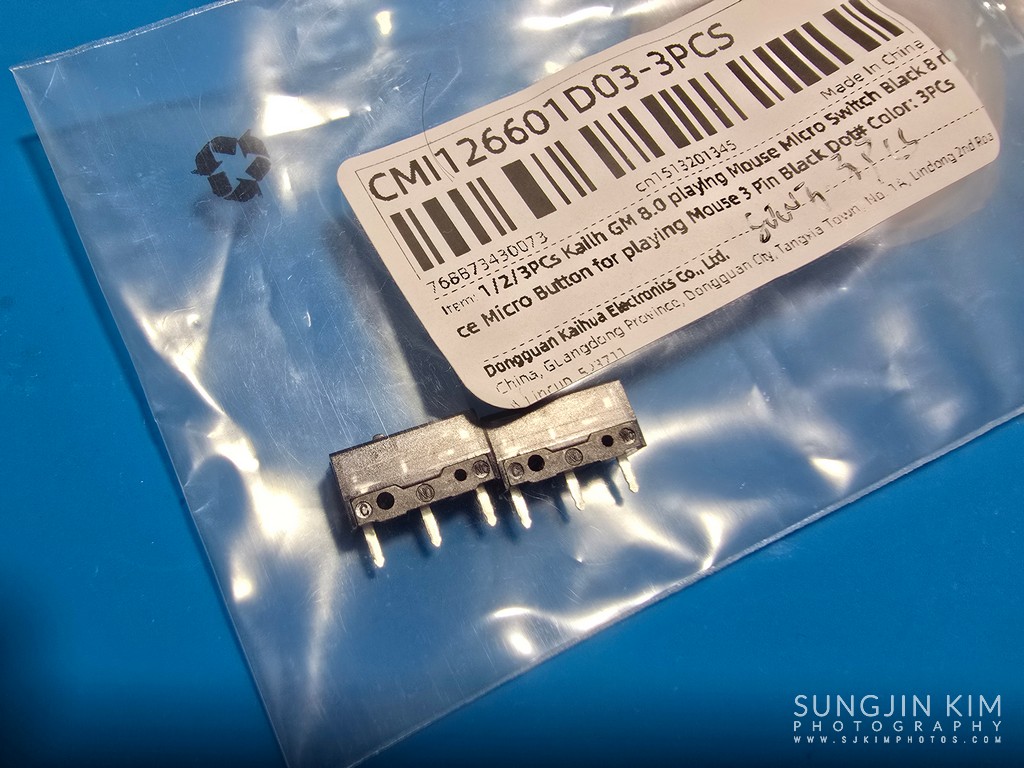

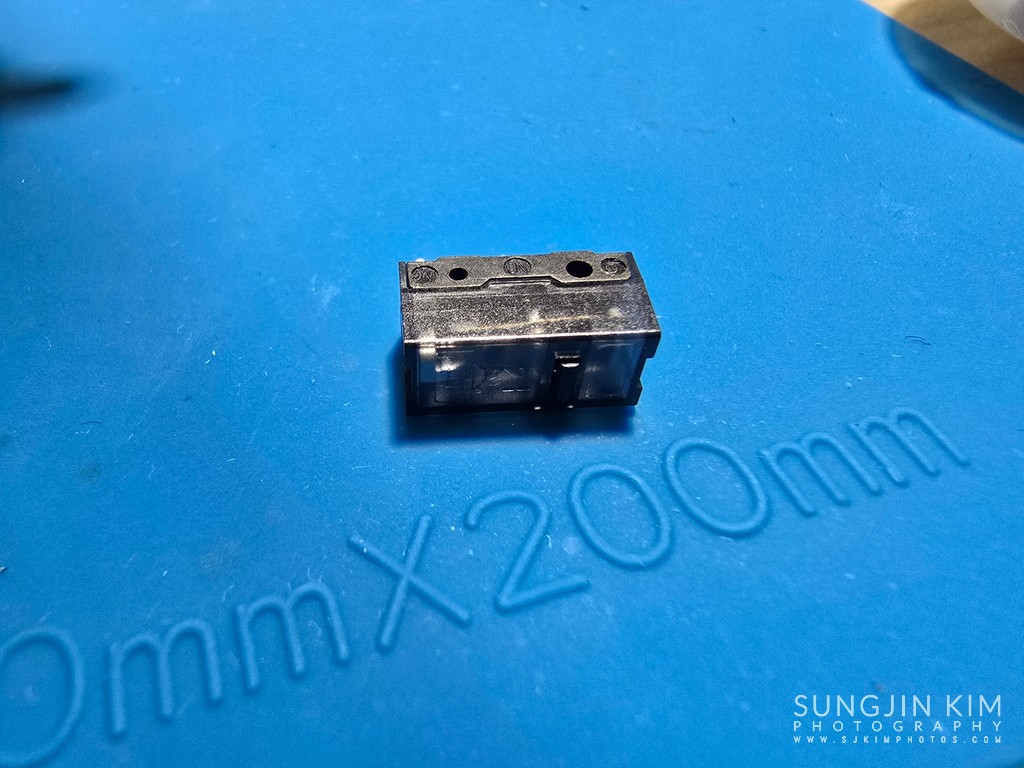

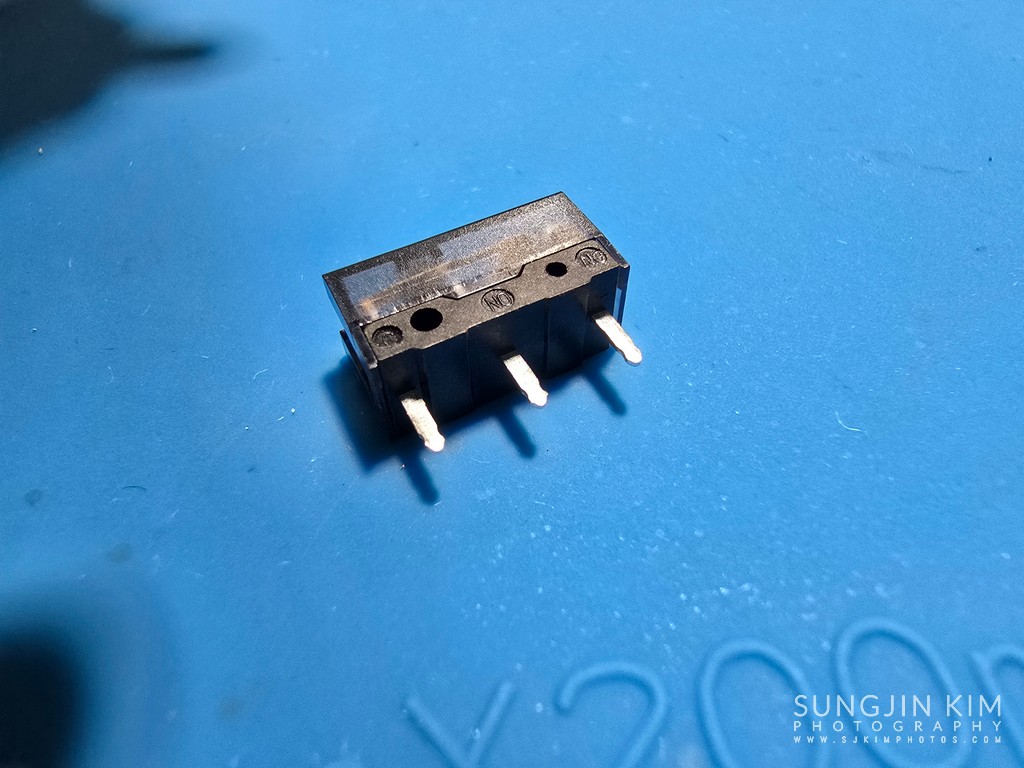

1. 새 스위치 준비: 준비한 Kailh GM 8.0 스위치(사진 3, 13, 14 참고)를 꺼냅니다.
2. 스위치 장착: 제거했던 자리에 새 스위치를 올바른 방향으로 끼워 넣습니다. 핀이 PCB의 구멍에 정확히 들어가도록 확인합니다.
3. 납땜: 스위치가 움직이지 않도록 고정한 후, PCB 뒷면에서 인두기와 납을 사용하여 스위치 핀들을 튼튼하게 납땜합니다. 너무 많은 납을 사용하거나, 납이 인접한 다른 부품에 닿지 않도록 주의합니다. (사진 16 참고)

사진 13

사진 14

사진 15

사진 16



Step 5: 재조립 및 테스트

1. 재조립을 하기 전에 마우스에 묻어 있는 먼지나 때를 알콜스왑을 이용해서 구석구석 잘 닦아줍니다. 특히 LED 빛이 나오는 투명 플라스틱에 묻어 있는 먼지를 잘 닦아줍니다.
2. PCB 재조립: 새 스위치를 납땜한 PCB를 다시 마우스 케이스에 조립합니다. (사진 18 참고)
3. 케이스 결합: 마우스 상단 케이스와 하단 케이스를 잘 맞춰 닫습니다. (사진 19 참고)
4. 나사 재결합: 풀어두었던 나사들을 다시 조여줍니다.
5. 마우스 피트 부착: 제거했던 마우스 피트를 다시 원래 위치에 붙여줍니다. (새 피트를 구매하여 부착하는 것도 좋습니다.)
6. 작동 테스트: 수리가 완료된 마우스를 컴퓨터에 연결하여 모든 버튼이 정상적으로 작동하는지, 특히 왼쪽 버튼의 더블클릭 현상이 사라졌는지 꼼꼼히 테스트합니다

사진 17

사진 18

사진 19

---



마치며

더블클릭 문제로 골머리를 앓던 로지텍 G100s 마우스가 Kailh GM 8.0 스위치로 교체된 후, 마치 새 마우스처럼 정확하고 경쾌한 클릭감을 되찾았습니다. 비용도 절약하고, 직접 수리했다는 성취감까지 얻을 수 있는 만족스러운 DIY 경험이었습니다.
혹시 여러분의 마우스도 저와 같은 문제를 겪고 있다면, 겁먹지 말고 직접 수리에 도전해보세요! 기본적인 납땜 도구와 약간의 시간만 투자하면 소중한 마우스를 다시 살려낼 수 있습니다.
궁금한 점이 있다면 언제든지 댓글로 남겨주세요. 즐거운 DIY 생활 되시길 바랍니다!
