[DIY] 혼다 어코드 3.5 ABS / VSA 모듈 경고등 자가 수리!

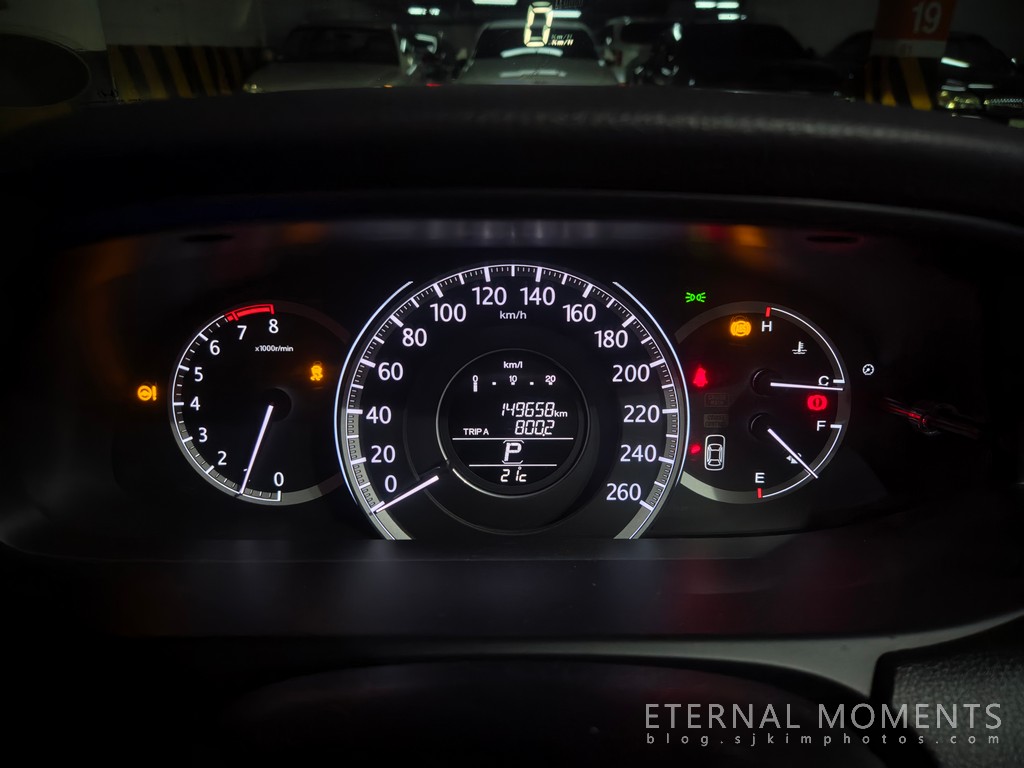

주행거리가 약 15만 km(149,658 km)에 다다랐을 즈음, 13년이 다 되어 가는 혼다 어코드 3.5의 계기판에 어느 날 갑자기 크리스마스트리 처럼 경고등이 알록달록 엔진 경고등, VSA(차체 자세 제어 장치) 경고등, ABS 경고등, 그리고 주차브레이크/브레이크 경고등이 한꺼번에 켜졌다. 일명 '경고등 종합선물세트'가 들어온 상황!



처음엔 대수롭지 않게 생각하고 배터리를 차단했다가 다시 연결해 봤지만 여전히 똑같은 상황이었다. 경고등 사진을 찍어 제미나이에게 물어보니 세가지 가능성을 알려주었다. 첫번째  ABS/VSA 모듈 불량, 두번째 휠스피드센서 문제, 세번째 배터리 전압문제. 이 중에서 가장 간단한 배터리 전압을 먼저 측정해 보니 아무 문제가 없었다. 그렇게 고민을 하며 며칠 지나니 어느날 경고등이 갑자기 전부 사라졌다. 속으로 다행이라 생각하고 그렇게 며칠이 지나자 경고등이 또다시 들어오기 시작했다.

이 증상으로 제미나이에게 다시 물어보니 ABS/VSA 모듈의 불량이 거의 90퍼센트 이상이라고 대답을 한다. 혼다 전용 HDS 진단기가 있으면 쉽게 확인해 보겠지만 일반 범용 진단기 밖에 없어서 DTC 확인이 불가능한 상황.

카센터를 가려고 생각해 보니 아무리 못해도 ABS/VSA 모듈을 재생해도 수십에서 백만원 넘는 금액이 쉽게 깨질 것 같았다.

유튜브를 찾아보니 ABS/VSA 불량은 혼다 어코드의 고질병이었다. 모듈 내부의 기판과 접점을 연결해주는 전선의 납땜이 떨어지는 증상이 아주 흔했다. 몇 일을 고민하다 연휴에 날 잡고 팔을 걷어붙이고 직접 작업해 보기로 결심했다.



1. 엔진룸 상부 작업 및 하부 접근 준비

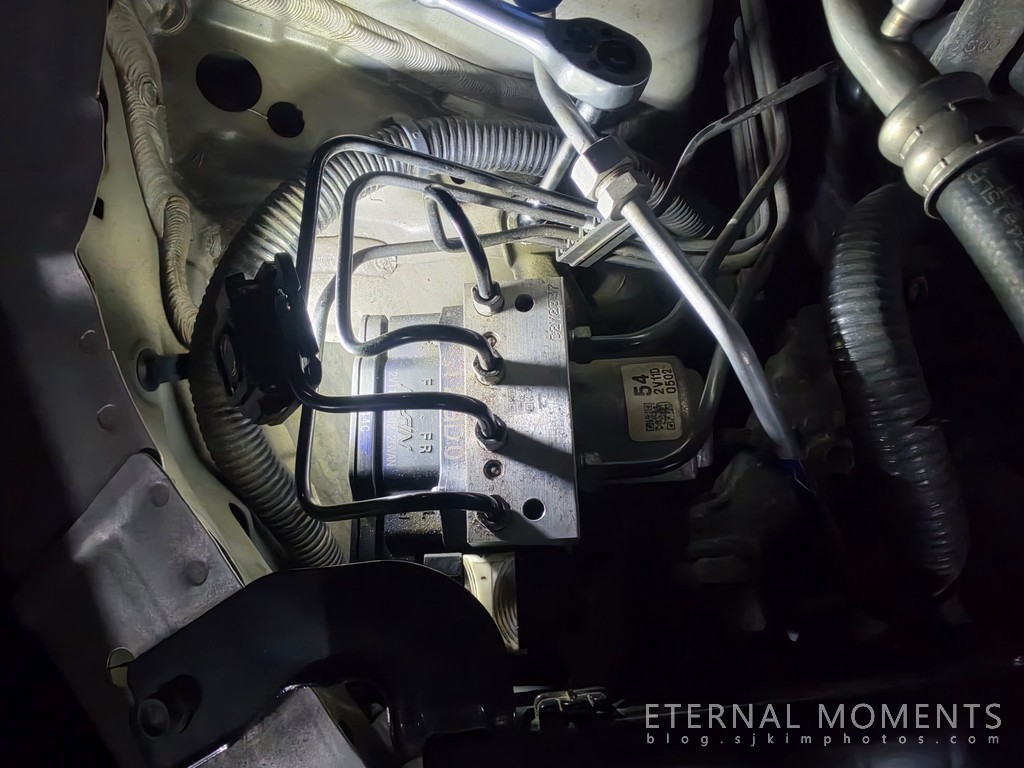

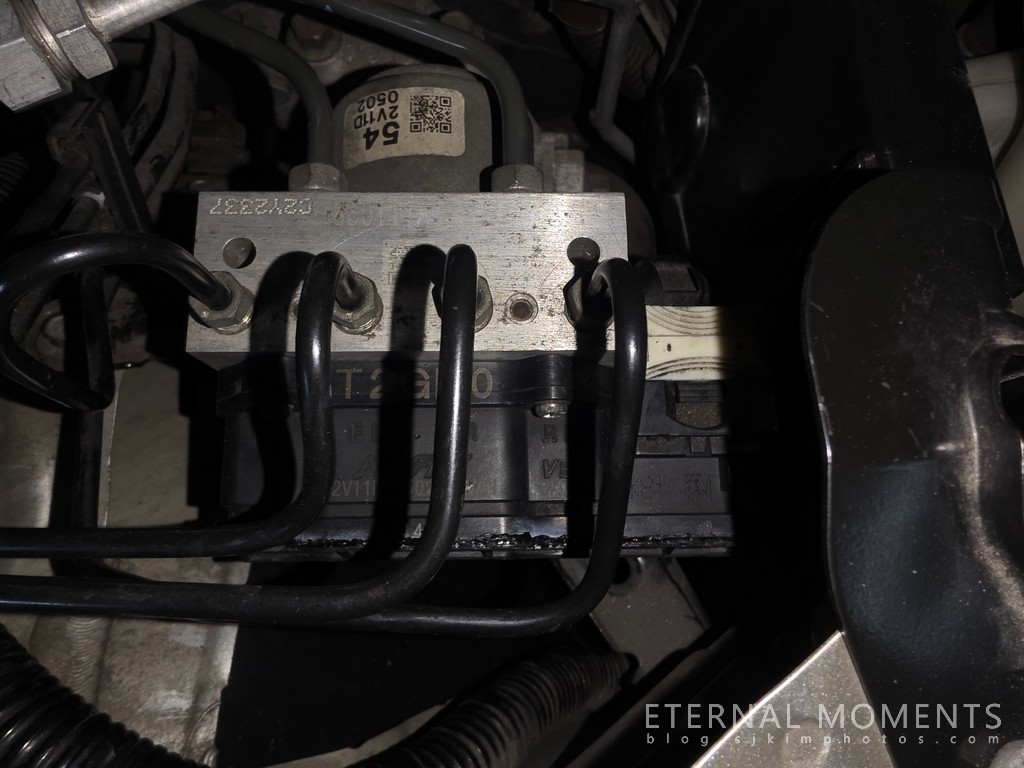

ABS/VSA 모듈은 엔진룸 구석, 브레이크 파이프라인들이 연결된 밸브 블록 뒤쪽에 붙어 있습니다. 공간이 좁아 작업 난이도가 조금 있는 편이다. 밸브블록과 연결 나사를 풀어야 하는데 이 나사들을 풀어서 모듈을 빼내려면 밸브블록을 고정하고 있는 브라켓의 나사들을 전부 탈거해야 한다.

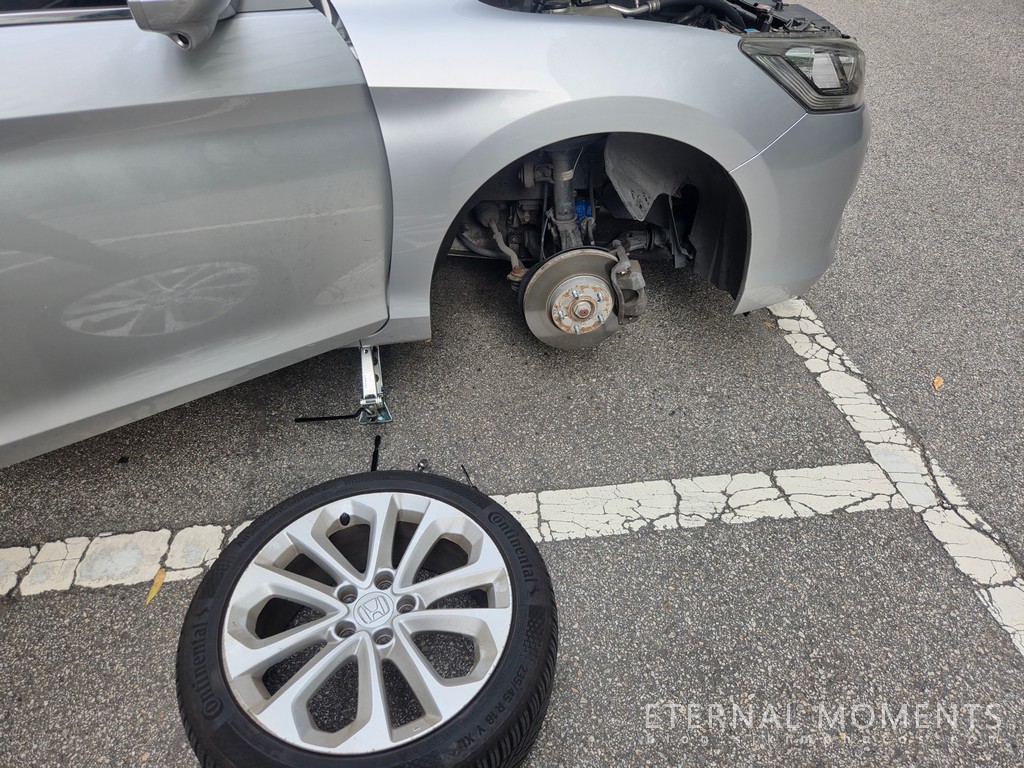

위에서만 접근해서는 하부 고정 볼트나 휠하우스 쪽 공간 확보가 힘들기 때문에, 잭으로 차를 띄우고 운전석 앞바퀴(휠/타이어)를 탈거해 주었다. 휠하우스 커버(휠하우스 라이너)를 벌려 내부 공간을 확보하기 위해서이다.



2. 하부 공간 확보 및 험난한 탈거 과정

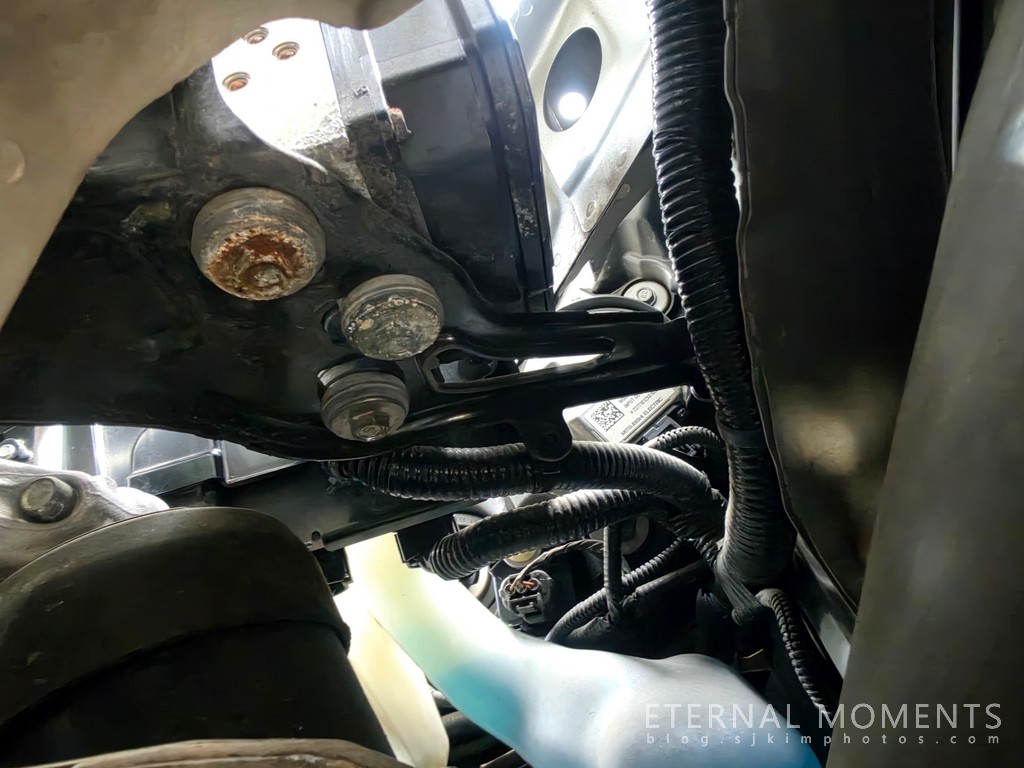

휠하우스 쪽에서 아래를 쳐다보면 모듈 하단 고정 브래킷과 녹슬어 있는 볼트들이 보인다. 좁은 틈새로 손과 라쳇을 넣어서 고정 스크루를 하나씩 풀어내는데, 공간이 워낙 협소하고 전용 장비가 없다 보니 정말 어깨, 허리, 손가락 마디마디가 모두 아팠다.





엔진룸과 휠하우스 사이에 팔을 깊숙이 집어넣고 비틀면서 작업하다 보니... 결국 팔뚝에 기름때와 함께 긁힌 '영광의 상처'를 얻었다. DIY 작업할 때 긴팔 토시나 정비용 장갑/토시는 필수인 것 같다.

3. ABS/VSA 모듈 탈거 완료

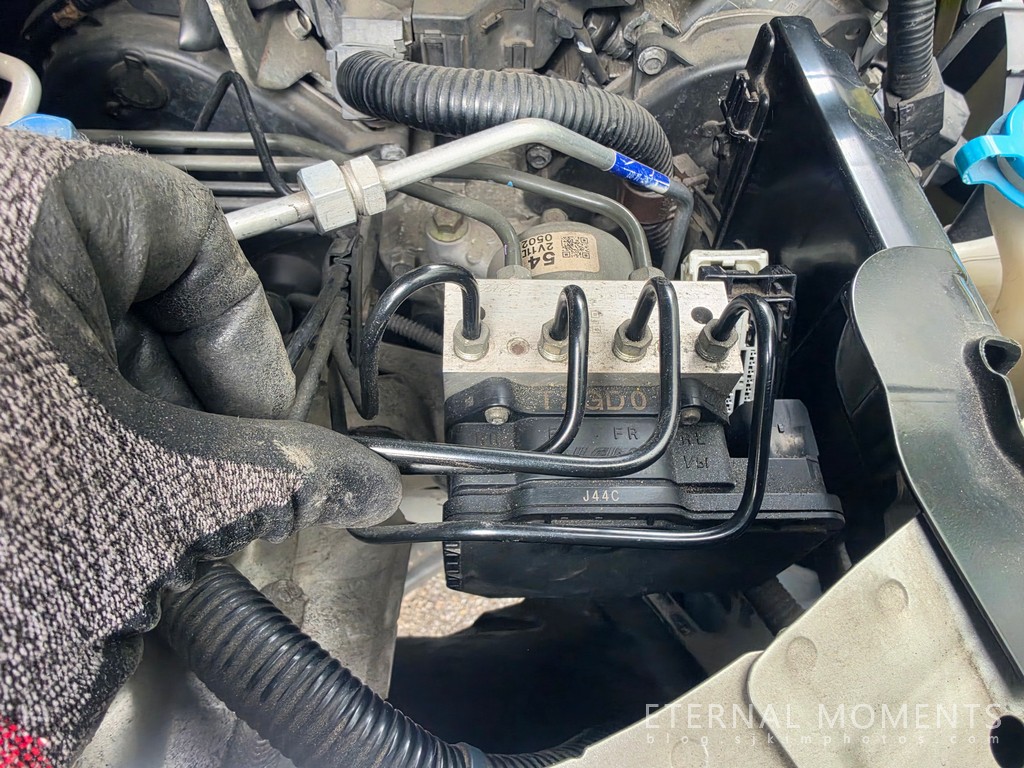

브레이크 오일 라인(금속 파이프)을 손상시키지 않도록 조심스럽게 유격을 확보한 뒤, 모듈 전자제어부(ECU) 고정 볼트들을 풀어 차체에서 완전히 분리해 둔다.

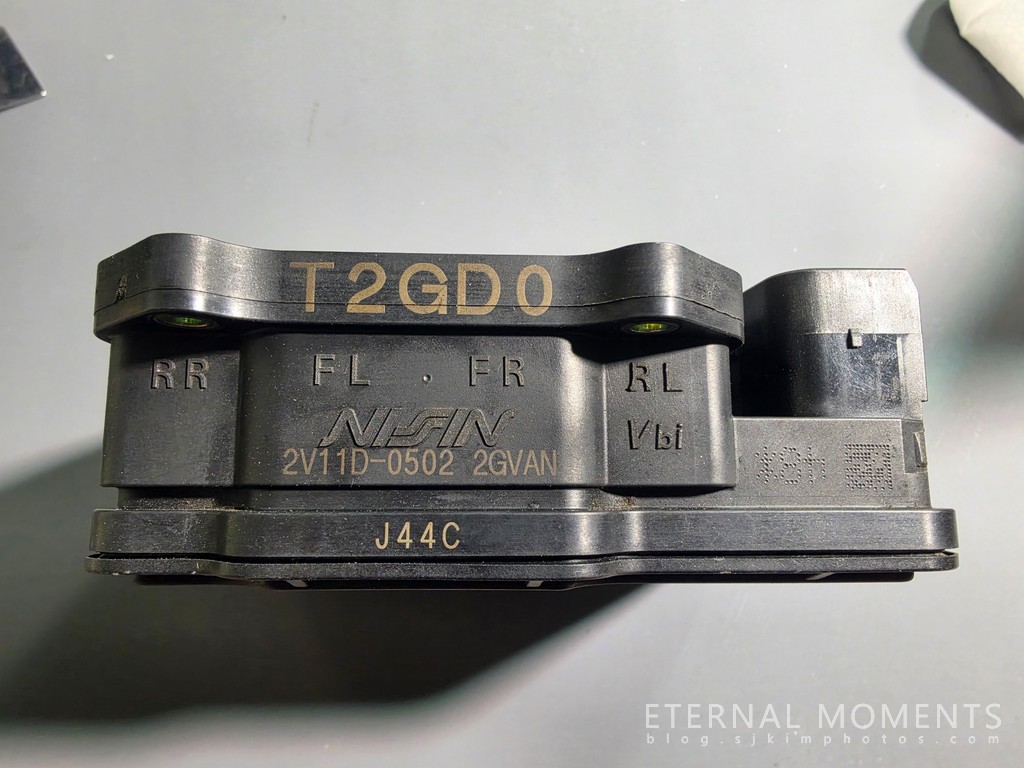

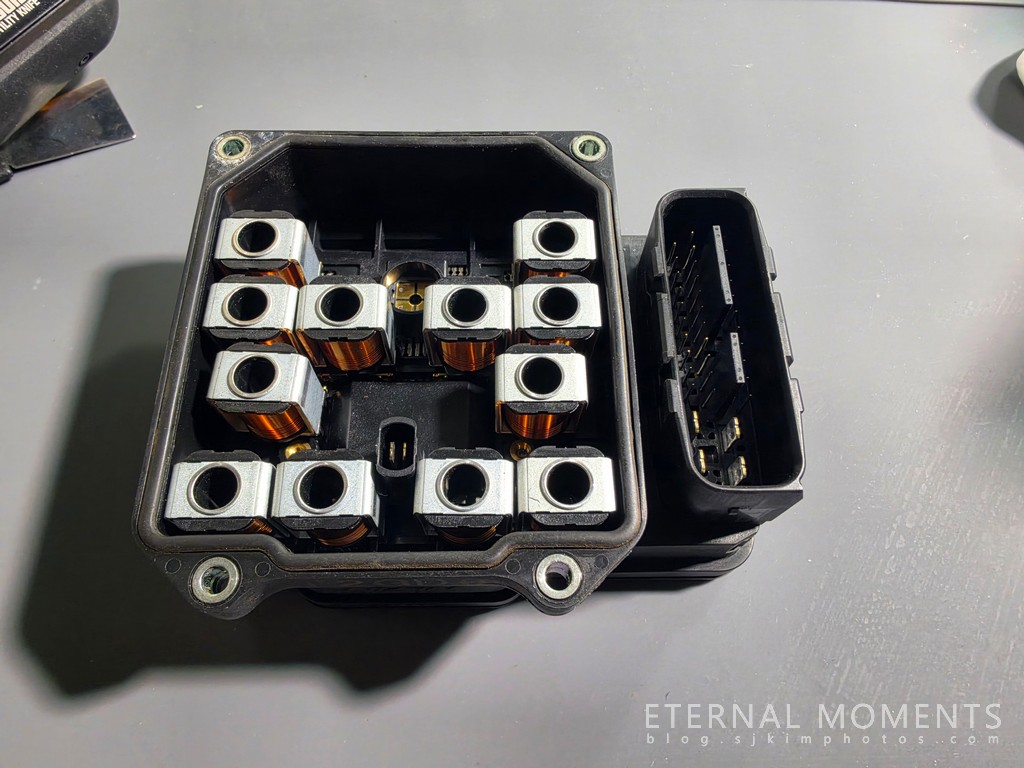

드디어 떼어낸 ABS/VSA 전자 모듈 기판 부위이다.

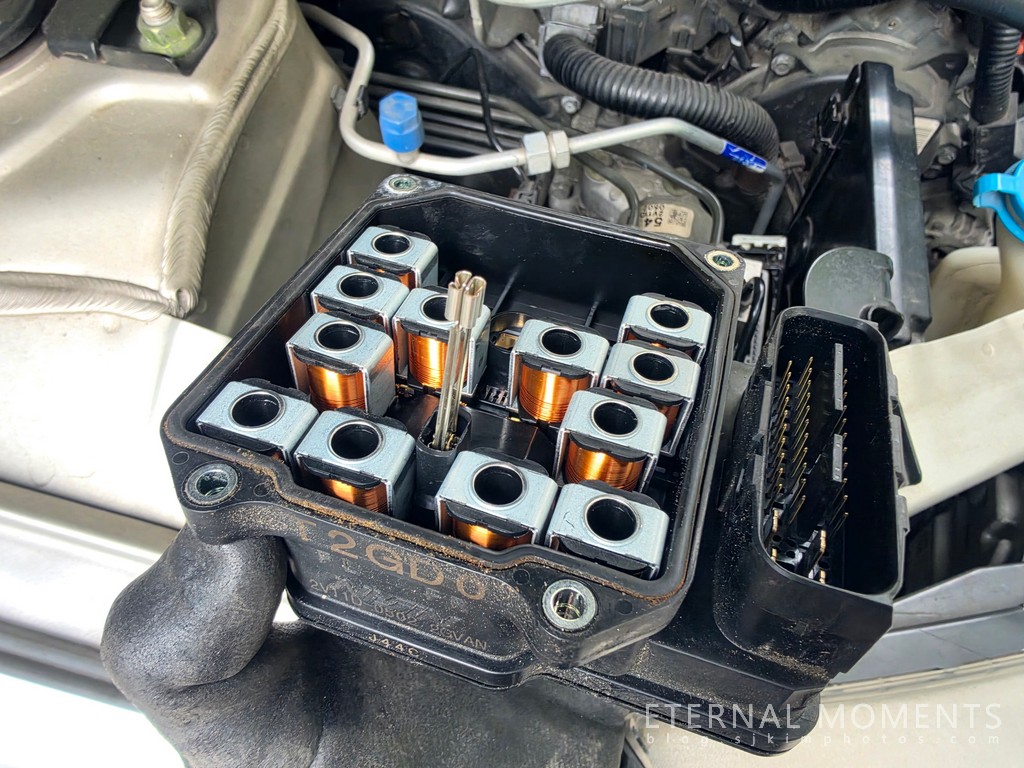

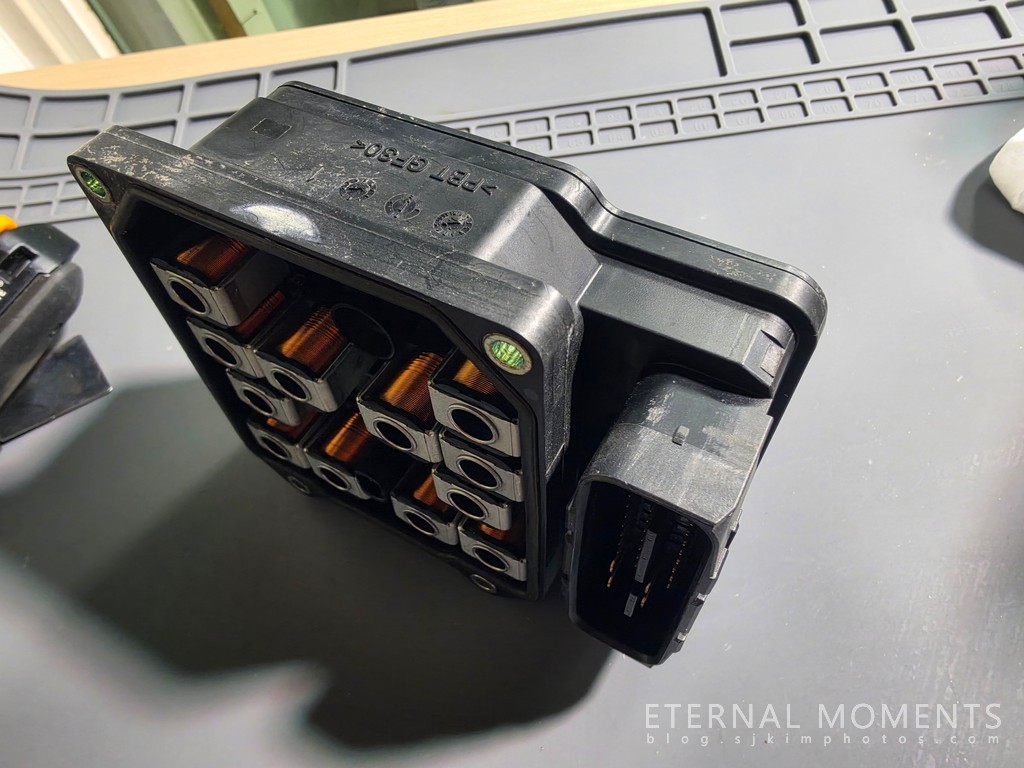

솔레노이드 코일들이 빽빽하게 박혀 있는 모습이 보입니다. 보통 이 모듈 내부 기판의 냉납(솔더링 균열)이나 릴레이/소자 불량으로 인해 경고등이 발생한다고 한다. 내부 기판 재솔더링(리볼링/납땜)을 진행하거나 준비한 정상 모듈 모듈부로 교체 작업을 진행해 주는데 나는 예산을 아끼기 위해 직접 모듈을 분해하여 모든 단자의 납땜을 다시 해준다.



4. 밸브 블록 및 커넥터 점검

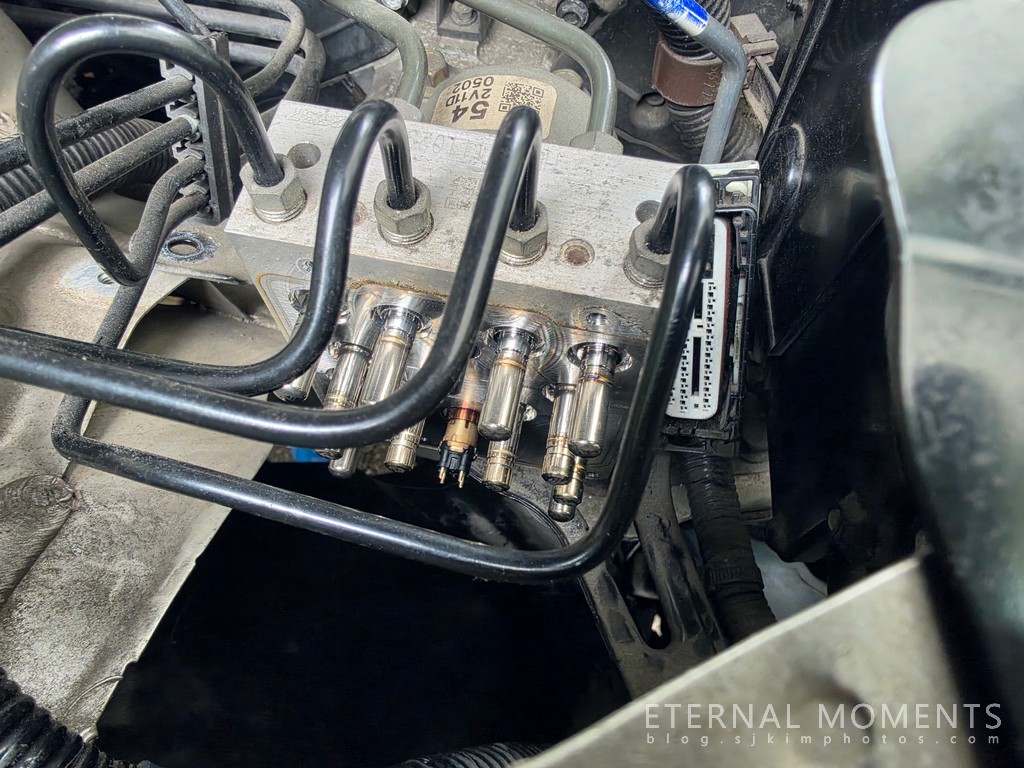

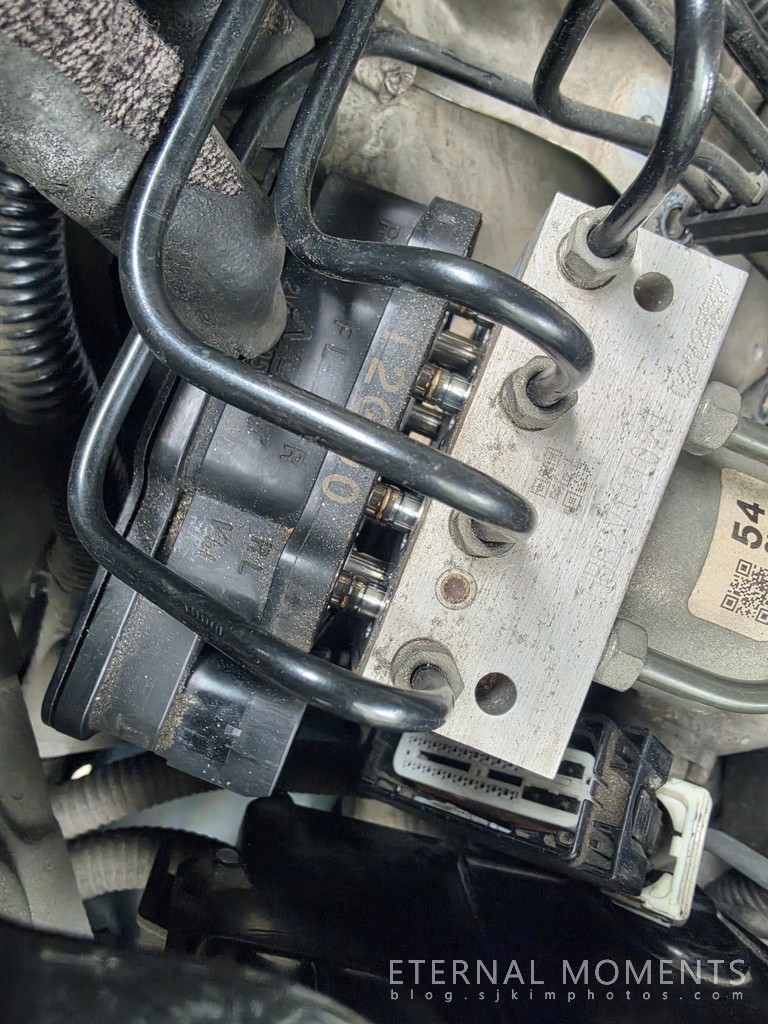

모듈이 제거된 자리에는 유압 밸브 핀들이 노출되어 있다. 먼지나 이물질이 들어가지 않도록 깨끗이 청소해 주고, 배선 커넥터 접점 부위도 접점부활제(BW-100 등)로 깔끔하게 세척해 준다.



5. 모듈 분해 및 납땜

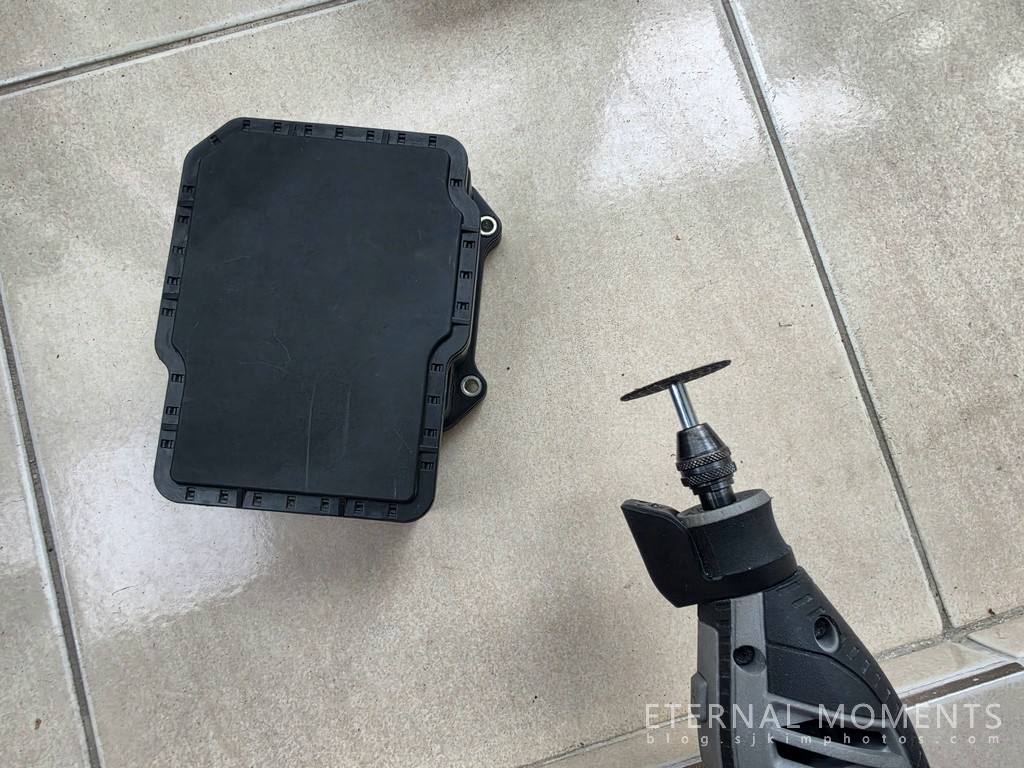

아파트 주차장에서 작업을 진행한 관계로 혹시 모를 비상상황에 대비하기 위해 견인차로 끌고 가기 용이한 위치에 주차하고 탈거했던 타이어는 다시 장착했다. 탈거한 모듈은 집으로 가져가서 드레멜을 이용하여 뚜껑을 분해하였다.

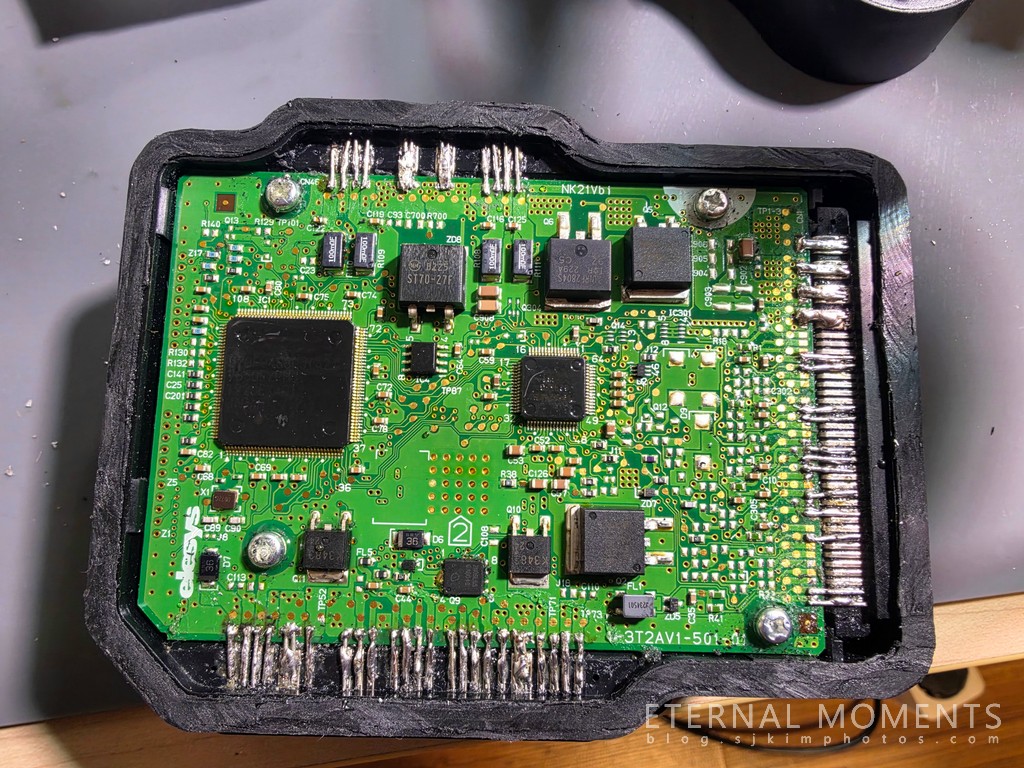

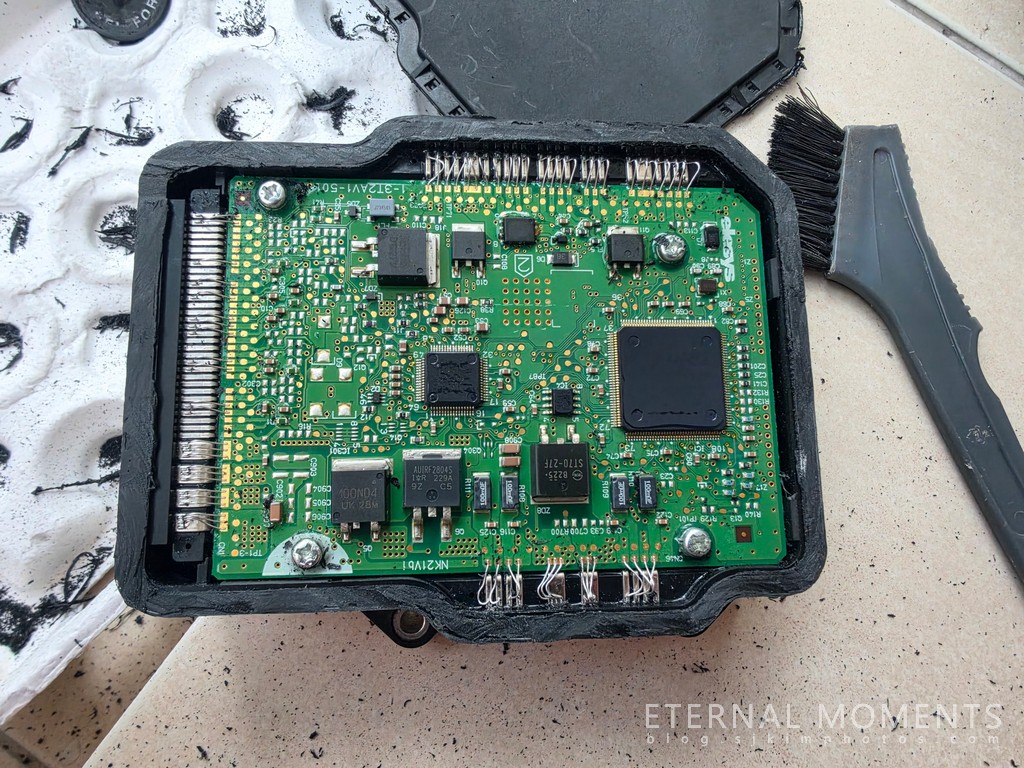

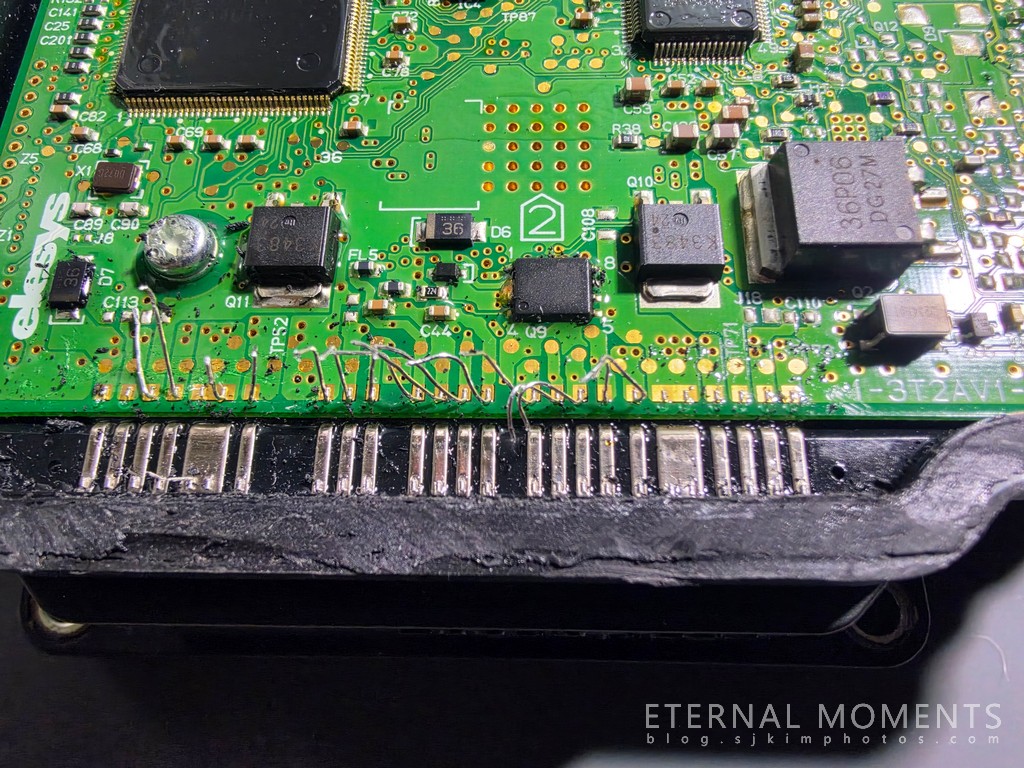

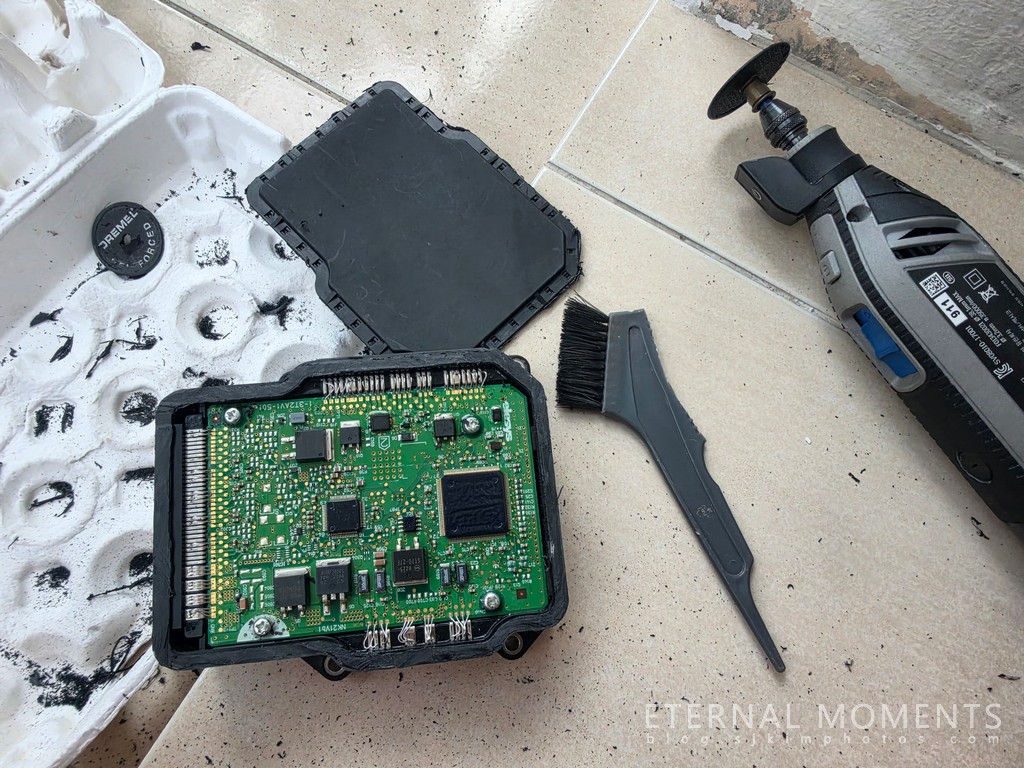

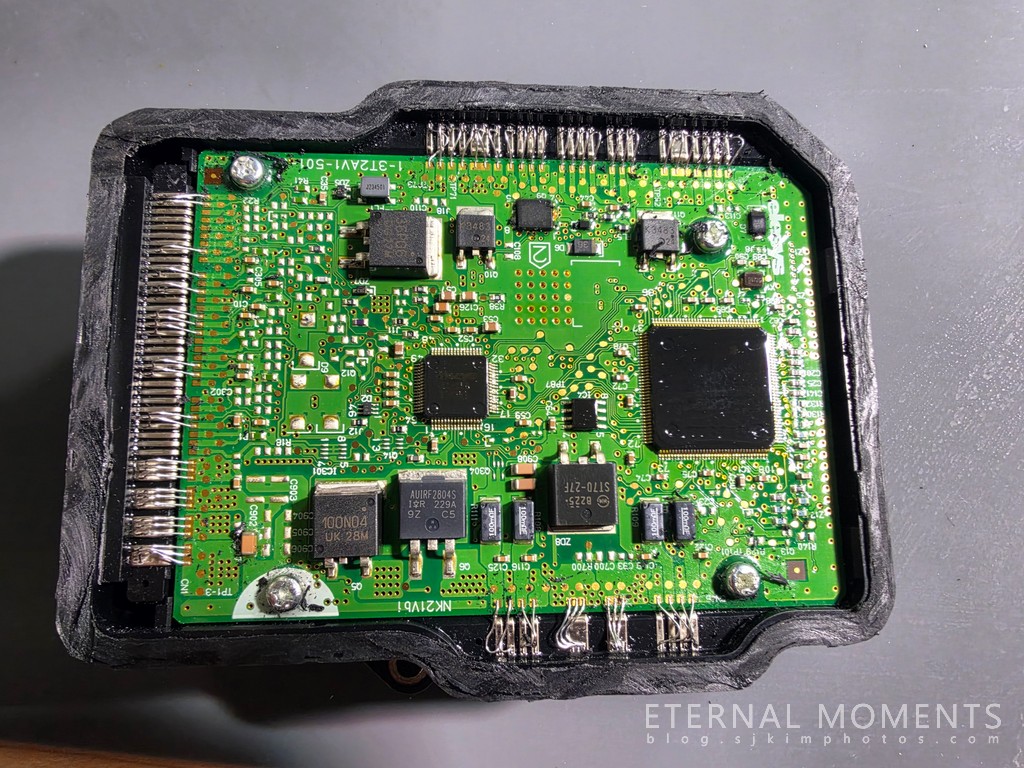

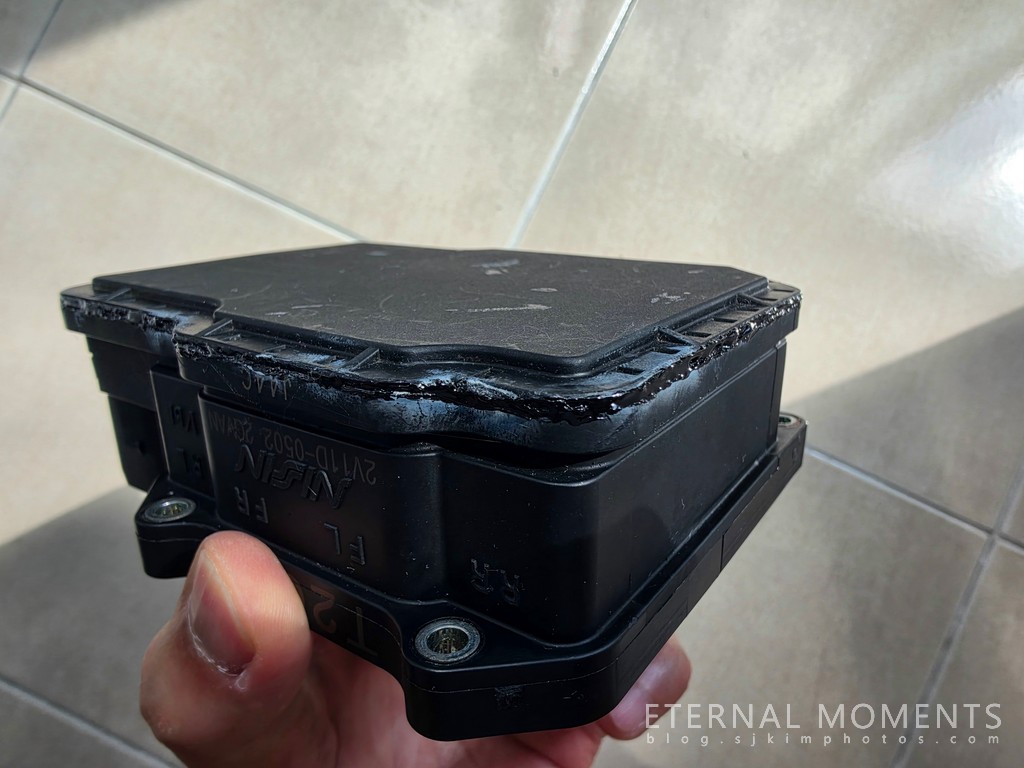

드레멜 툴로 뚜껑을 절단하여 분해하니 내부 기판이 보였다. 사진에 보면 연결 핀들이 많이 휘어 있는데 드레멜로 뚜껑을 열면서 건드리면서 휘어진 것 같다. 핀셋을 이용해서 연결 핀들을 전부 점검해 보니 3~4개 정도의 연결 핀들이 기판에서 떨어져 있었다. 아마 연결핀이 기판에서 완전히 떨어지지 않고 접점이 붙었다 떨어졌다 하면서 경고등이 들어왔다 사라졌다를 반복했던 것이 아닌가 의심된다. 혹시 모르니 기판에 연결된 핀들은 전부 떼어내고 전부 다시 납땜을 하였다.

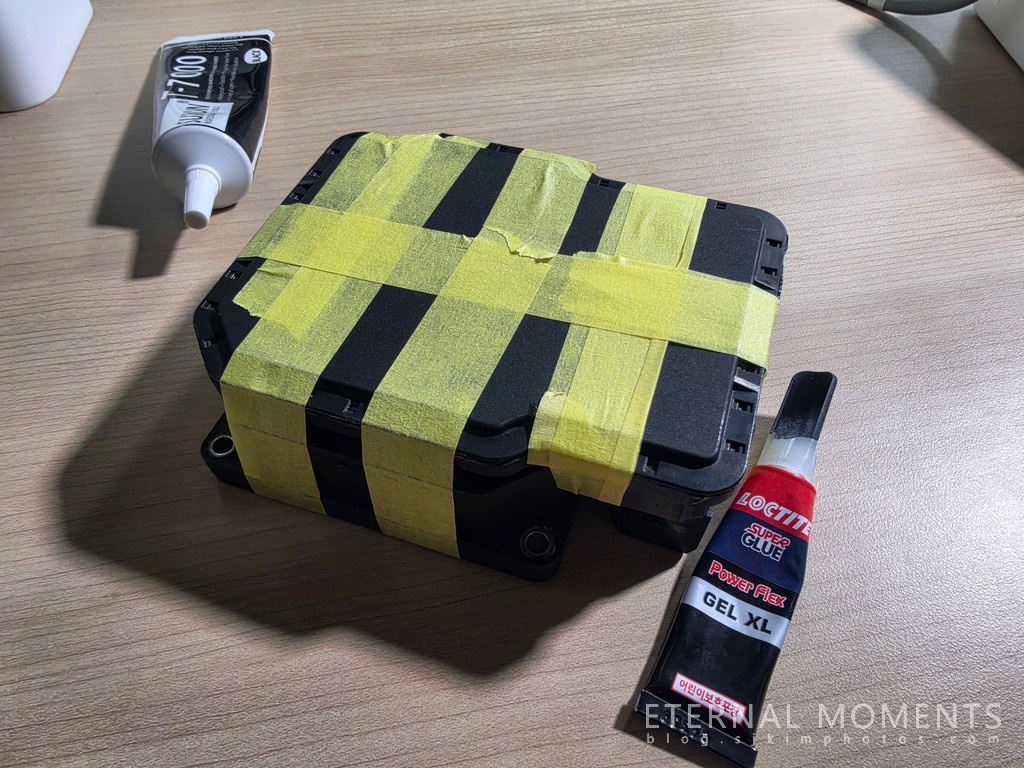

납땜이 완료된 모듈은 습기나 물이 들어가지 않도록 본드를 야무지게 발라서 밀봉을 했다.



이후 수리/정비된 모듈을 역순으로 다시 조립하고, 분리했던 휠과 바퀴를 결합한 어느 정도 거리를 운행하니 경고등이 모두 사라졌다.

💡 자가 수리 후기 및 요약

• 작업 난이도: ★★★★☆ (공간이 좁고 하부 접근이 필요해 체력 소모가 크고 불필요하게 타이어를 탈거했다 장착했다를 반복하는 비효율성이 많음)
• 주의사항: 브레이크 유압 파이프가 휘거나 손상되지 않도록 조심할 것, 하부 작업 시 안전목(말목) 필수
• 결과: 경고등 모두 깔끔하게 소등되고 브레이크 및 VSA 시스템 정상 작동 확인 완료!

몸은 좀 고되고 팔에 훈장 같은 상처도 생겼지만, 공임비를 크게 아끼고 직접 문제를 해결했다는 뿌듯함이 남는 자가 정비였다. 동일한 증상으로 고민 중이신 혼다 어코드 차주분들께 도움이 되었기를 바랍니다!
